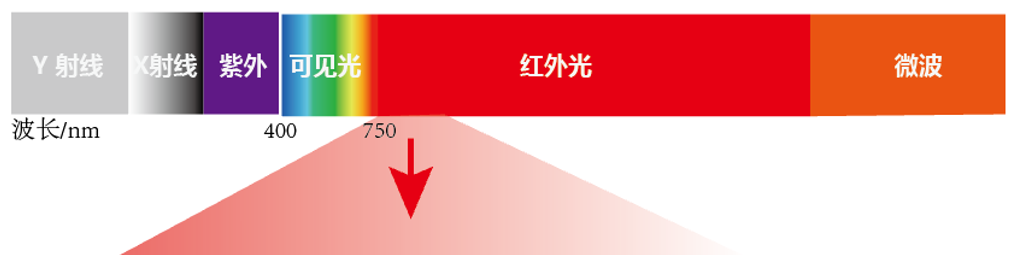

短波红外镜头通过透镜组汇聚物体发射的短波红外光到图像传感器上由芯片进行光电信号转换，最后形成物体的灰度图像。如右图所示1100nm~1700nm波段的光波被统称为短波红外。

短波红外的特点及成像应用：

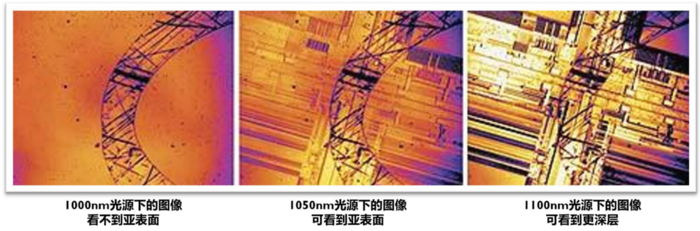

▶ 短波红外穿透能力强

▶ 短波红外可检测肉眼不可见的产品缺陷、特定材料和组织特性

▶ 宏观成像：的大气天文雾霾观测、太阳能电池检测、生产检查、识别与排序、监测、反假冒、过程质量控制、矿藏探测、生物医疗活体动物成像等。

▶ 显微成像：半导体-硅晶封装对位、隐裂缺陷检测、光致发光和 电致发光特性、生命医疗眼科视网膜检查、复合彩色光学相干断层扫描、光谱分析等。

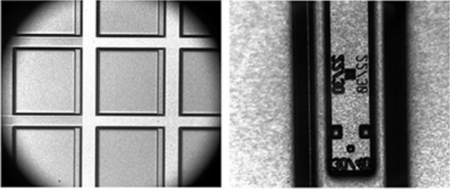

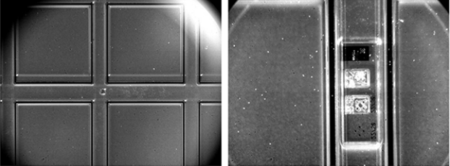

晶圆键合的图片，显示在晶圆真空封装环节的键合密封圈和定位标记。

运用特殊的光学响应机制，我们得以高效获得同一样品上的不同特征差异信息。当需要捕捉的特征存在明显波段差异时，则需要切换不同的成像光路甚至是选用不同的成像系统。通过开发和搭建覆盖多个光谱区域的成像系统则可以打破这一应用限制。

该可见光至短波红外宽光谱镜头系列具有成像质量卓越、宽光谱成像、设计精巧坚固易于自动化集成的优势：

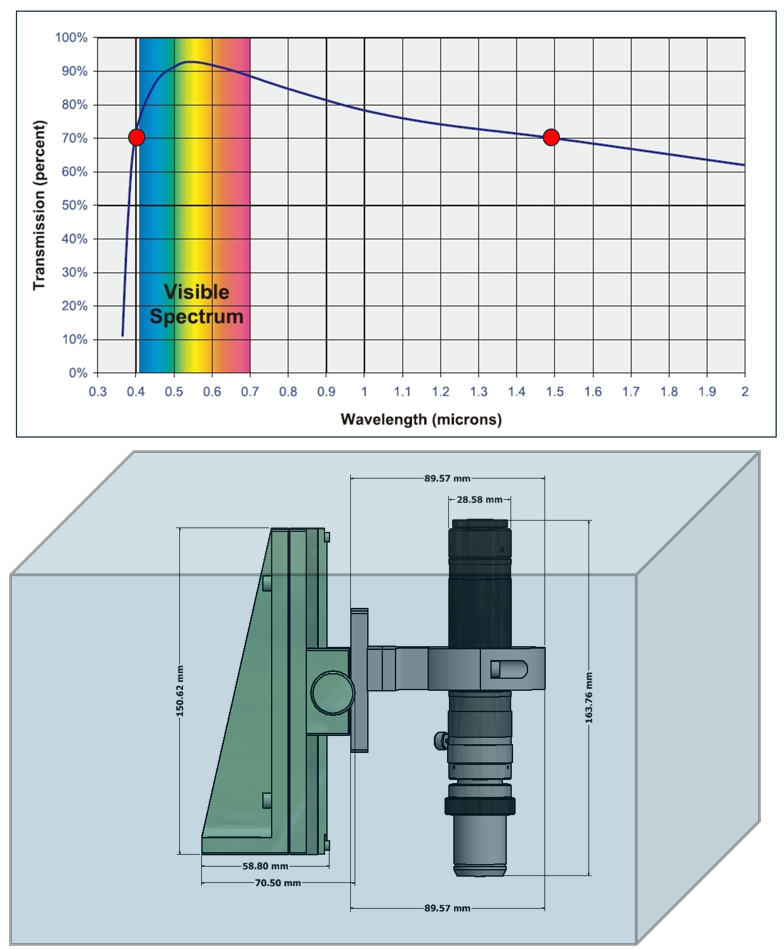

▶ 从可见光到近红外光谱 400nm~1500nm 的高传递率(>70%)；

▶ 高分辨率，f/4.5 卓越光学质量，适合用于高精密检测；

▶ 在超长工作距离范围内（356mm~13mm）提供多种放大率倍率选项(0.3x~91x)，从而为设备、待测样品的处理和照明装置提供必需的空间；

▶ 适配长工作距离高倍APO物镜，分辨率高达0.5μm；

▶ 无限远光学设计，兼容物镜转盘；

▶ 极高的机械稳定性可应对高要求的振动环境，镜筒长度短（101.6mm）和直径小（31.8mm）；

▶ 可配备同轴照明或 3mm 微调聚焦；

该镜头适用于红外I区和II区生物活体成像应用、短波红外波段的半导体对位/瑕疵检测、或者红外激光光斑探测等高穿透、高解析度的显微成像应用。为用户推荐下列短波红外变倍/定倍镜头系列。

特点：

▶ 可按需选配手动变倍或者全自动电动变倍规格

▶ 可搭配任意品牌的近红外APO高倍物镜。

▶ 可根据不同的倍率变化需求和预算要求按需选择合适的短波红外显微镜头。

短波红外显微成像应用案例：

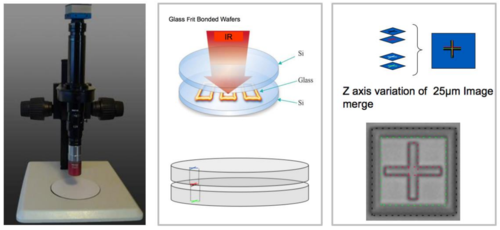

高解析度宽视场的短波红外成像系统，用红外光源+红外镀膜高清显微镜头+短波红外相机，一次性同时实现样品表面上下层的标记成像，协助检测设备实现高效率和高精度的对位目标 。

采用最新光学设计，在可见光和短波红外范围内实现了传输优化，在不同波长成像时尽可能的减少焦点位移。可选焦距包括：8mm、12mm、16mm、25mm、35m 和 50mm。

特点：

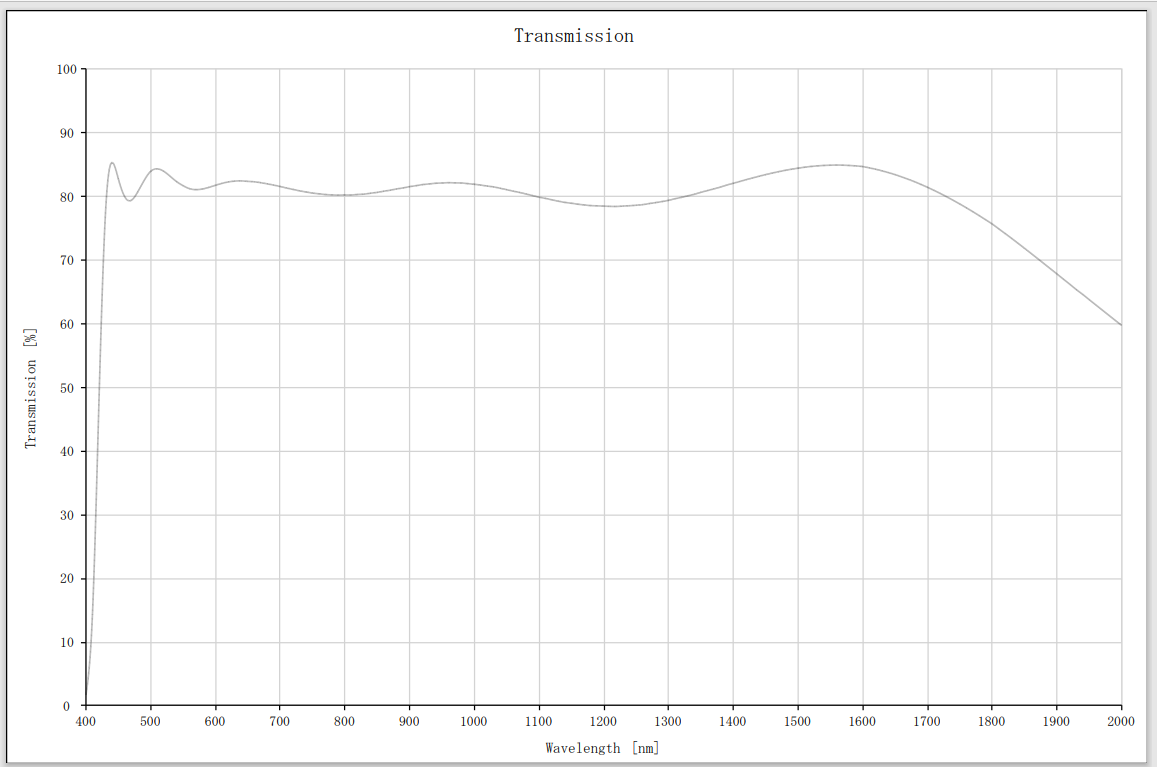

▶ 在400~1700nm 范围内优化镀膜，2000nm范围内增加50%的透射率

▶ 最大可兼容1”靶面传感器

▶ 带有焦点和光圈锁定功能

▶ 具有500万像素的分辨率，f/1.8光圈和400 - 1700nm的覆盖范围。

▶ 机器视觉检测和监视应用的理想选择。具体应用包括但不局限于：活体成像，国防和安全，半导体/硅检测，水分检测，填充水平检测和产品分类。

埃微泰向短波红外宏观成像用户推荐SWIR宏观成像镜头。

特点：

▶ 镜头在700nm~1900nm波段透过率均在75%以上，带有固定焦点和固定光圈功 能 。

▶ 最大支持1”（16mm）靶面传感器, 可匹配SWIR相机应用于周界监控，食品分拣，收费公路监控，生命科学小鼠成像，质量控制等领域。

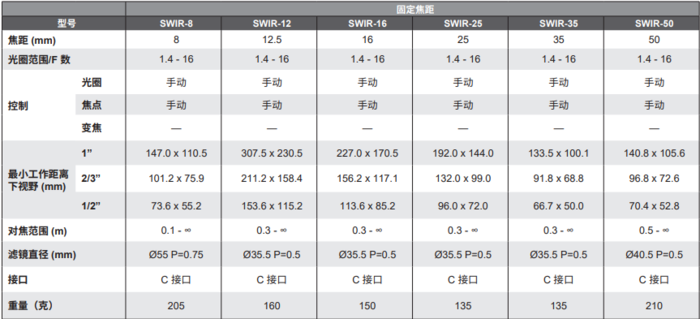

详细参数如下：
