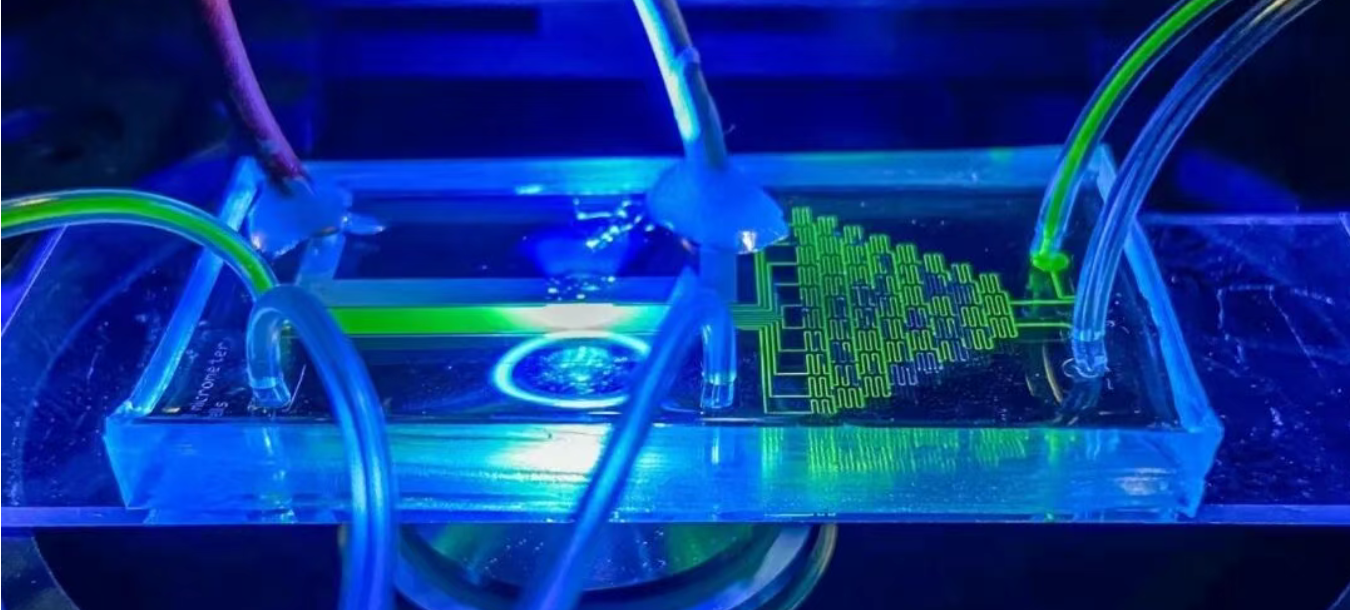

在处理微米尺度（1-100 μm）的流道成像时，实验成功的关键往往不在于流量泵的精度，而在于成像系统能否在不干扰流体状态的前提下，提供高保真的动态数据。
在与大量微流控用户交流过程中，我们发现目前的观测手段存在几个共性难题：
- 视野切换的离散性：实验通常需要在大视场下定位流路，随后立即切换至高倍率捕捉液滴生成或颗粒运动细节。传统物理切换物镜的方式，极易导致焦面丢失和光轴偏移，在应对10 cm/s级流速的瞬态反应时，数据记录极易中断。
- 物理干涉（撞镜风险）：芯片上方布满了进样软管、电极或温控组件。由于高倍物镜工作距离短，调焦过程极易发生机械碰撞，不仅损坏昂贵的镜头，更会导致芯片移位使实验前功尽弃。
- 复杂基底的成像质量：不同材质（如PDMS、玻璃、硅基底）对光的反射率差异巨大。单一照明模式在处理不透明基底时，往往背景噪点极高，直接影响追踪算法的准确性。

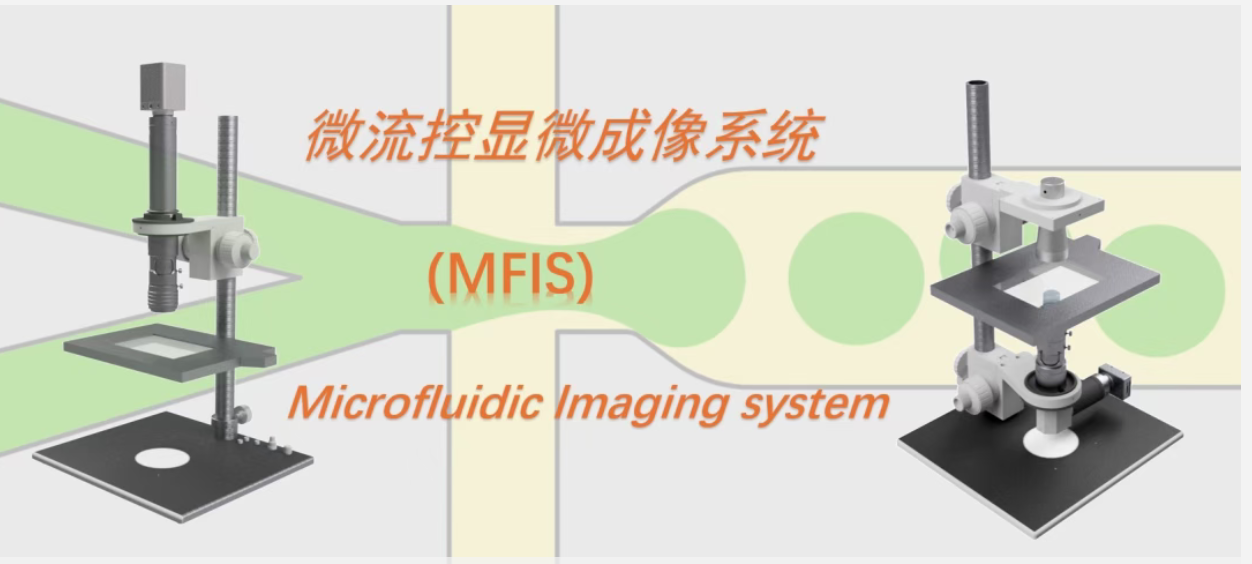

针对上述反馈，我们在开发 MFIS（Microfluidic Imaging System）时，重点在光路架构上做了针对性优化：

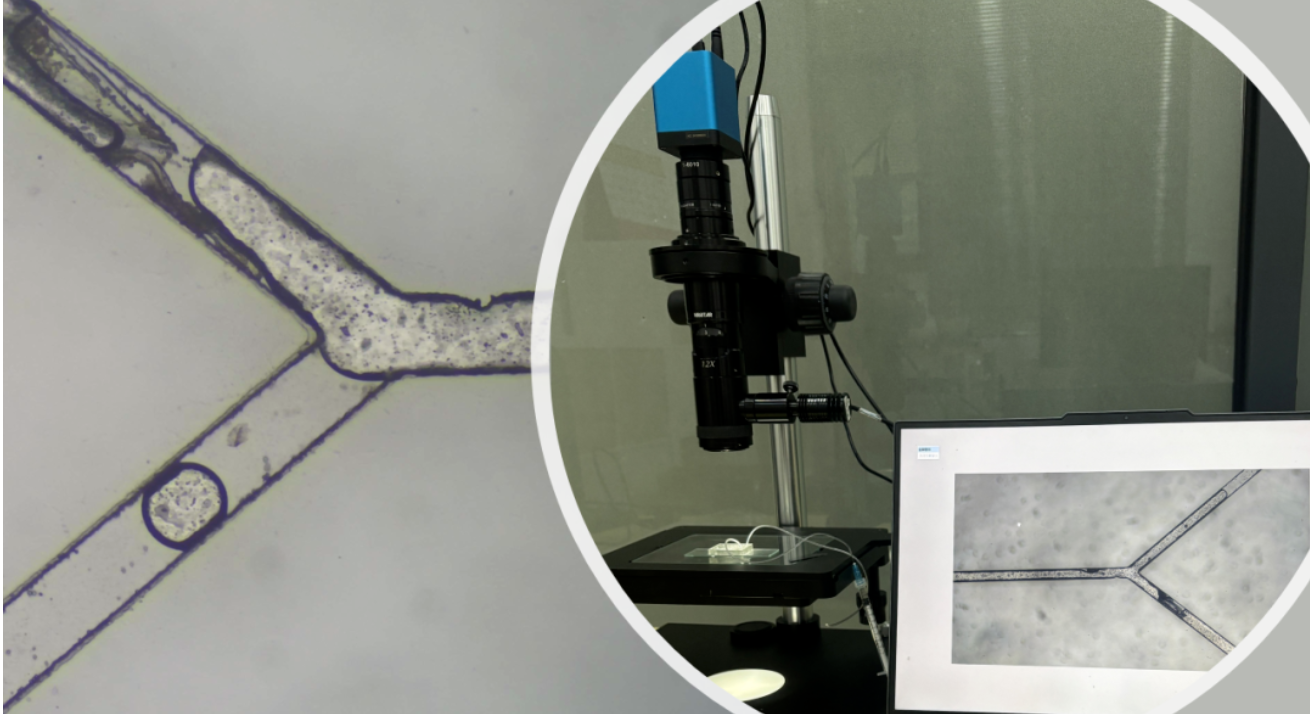

集成 12:1 宽视场连续变倍光学系统
我们认为，在流道观测中，倍率不应该是跳跃的，而应该是线性的。通过无级变倍，实验者可以在不移动镜头的情况下，从毫米级的全局流场平滑地"推"进到微米级的局部剪切细节。由于采用了同焦设计，缩放过程中图像始终清晰，解决了用户反馈中关于倍率切换导致的观测中断问题。
释放"原位观测（In-situ）"的操作自由
我们优化了成像头体积，并匹配了 LWD（长工作距离）物镜。在保证解析度的同时，物镜底端与芯片表面保留了超过10 mm的安全间距。这意味着在观测流动过程的同时，实验员的手可以自如地在芯片上方插拔管路或调节压力，彻底杜绝了"撞镜"隐患。
模块化适配与光路柔性

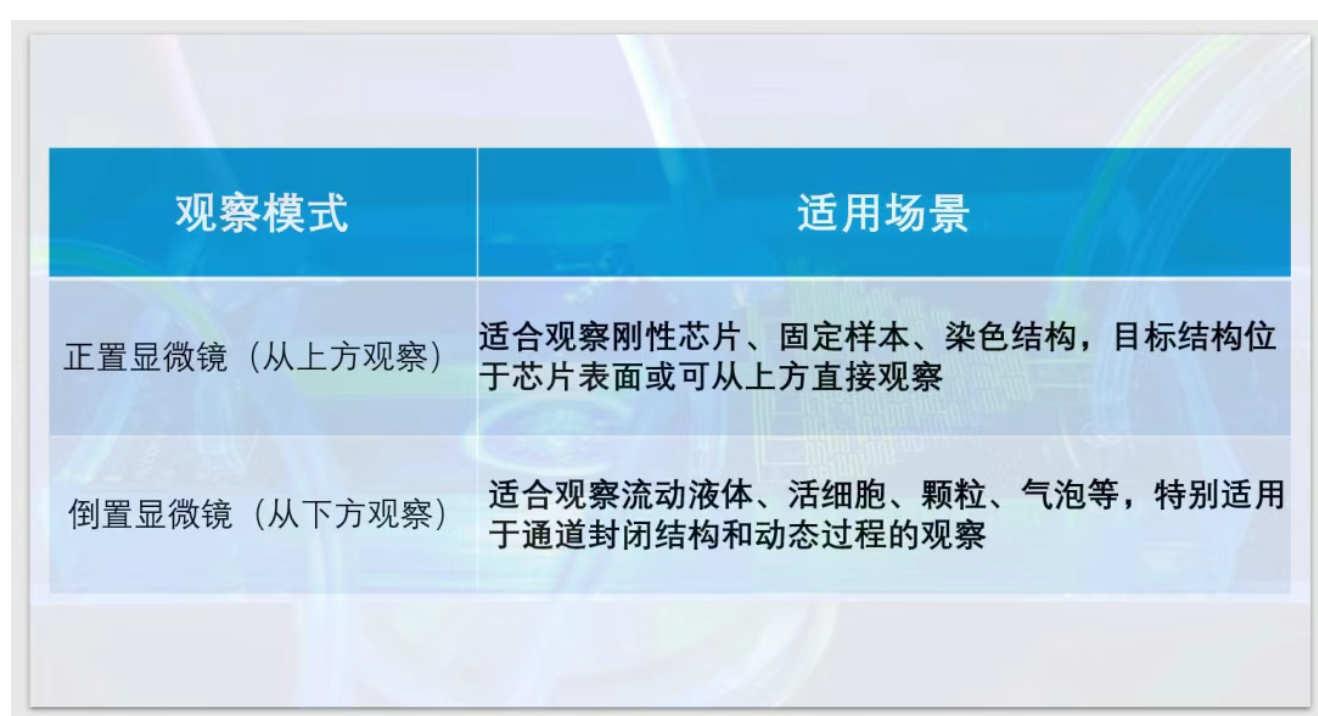

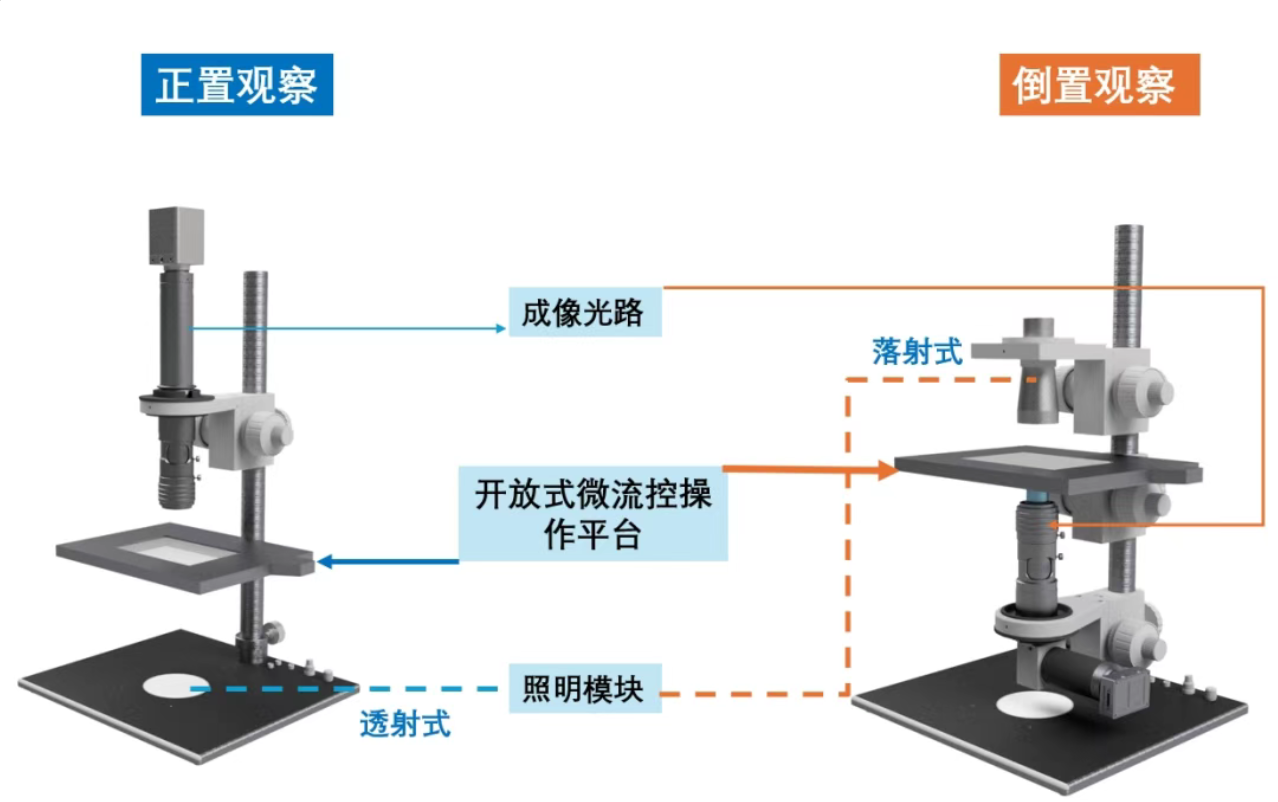

微流控样本千差万别，MFIS 支持正置与倒置模式的快速切换，并集成了落射与透射两种照明。针对不透明基底，我们通过调节照明角度来压制反光，提升图像信噪比（SNR）。
系统拓展

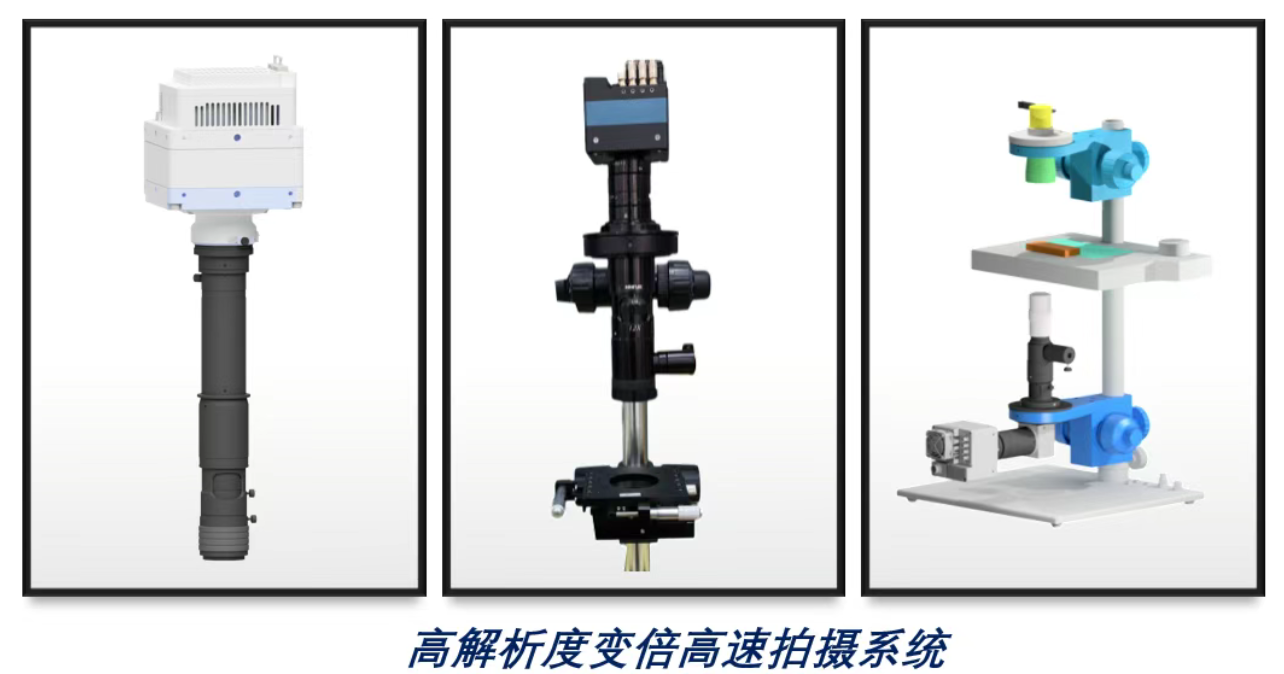

面对微流控实验中的高速液滴生成、快速混合等动态事件，我们给用户提供高速相机集成扩展选项。
无需更换系统结构，无缝集成高速相机，实现数百至数千帧每秒的高帧率成像，精准记录每一个瞬时变化，适用于流场分析、微滴力学、颗粒轨迹追踪等领域。

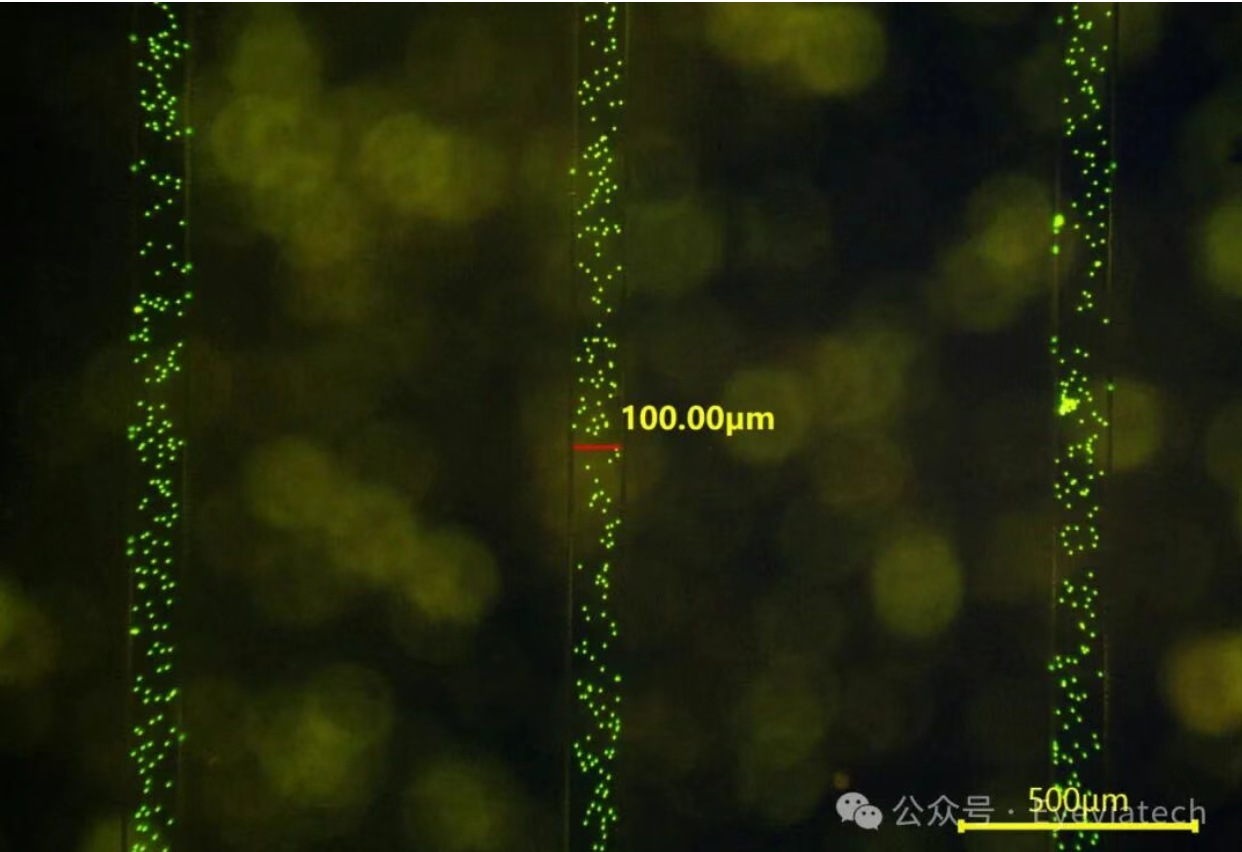

此外，针对细胞标记、分子探针、免疫检测等应用需求，用户只需在原有系统上添加荧光成像传感器、激发/截止荧光滤片模组升级为微流控荧光成像系统，在可视化的基础上实现定量、追踪记录功能。
工程师小结
我们认为，成像系统不应成为微流控实验的限制因素。通过连续变倍替代手动换镜，通过长工作距离释放物理空间，MFIS系统旨在让观测变得更简单、更客观。
MFIS微流控成像系统 亮点汇总
- 兼顾视野和解析度：无需频繁切换物镜，实现整体到局部的高效观察；
- 机构精简：模块式显微镜结构，支持任意角度安装。长工作距离，提供开放式微流控操作空间，适合原位观察；
- 配置灵活：可随时切换正置/倒置观察以及照明模式，适应不同观察样本；
- 扩展友好：轻松集成高速拍摄和荧光成像模块，可针对自动化、仪器化的开发项目提供更精简的电动显微成像配置，随时扩展功能边界。
如果您的实验也涉及高流速下的微观观测，或者正受困于操作空间不足，欢迎联系我们探讨针对性的成像方案。
