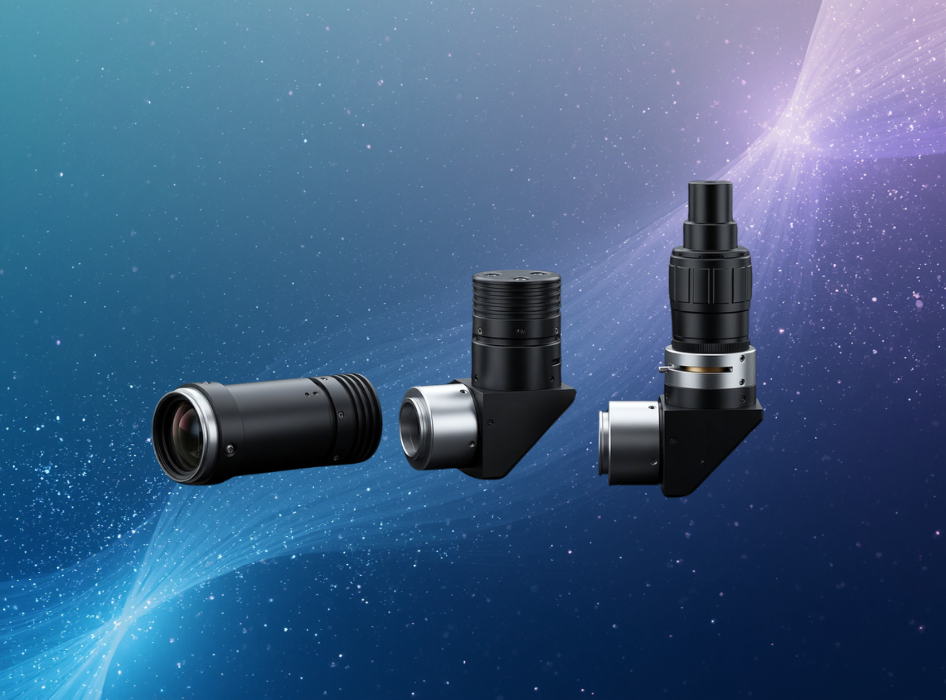

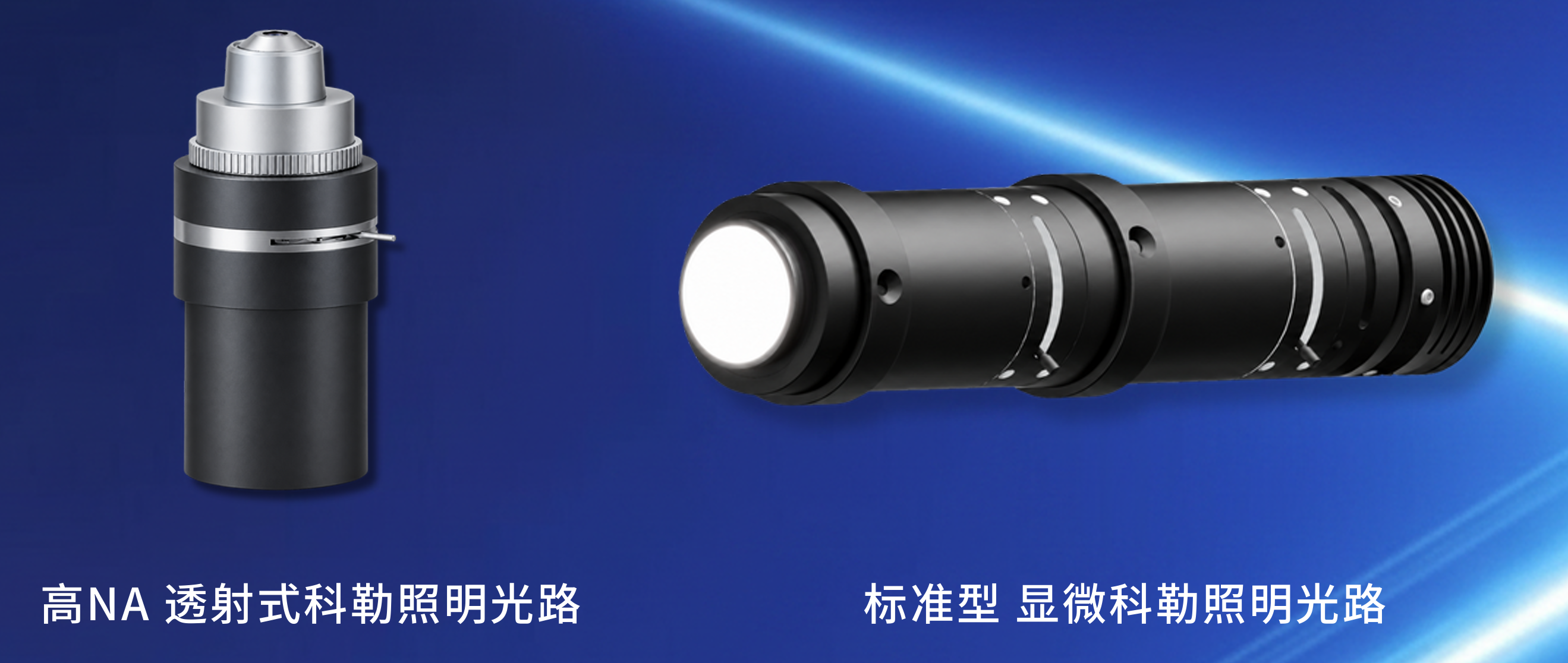

显微科勒照明方案

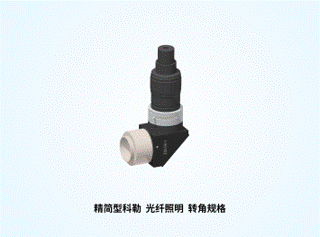

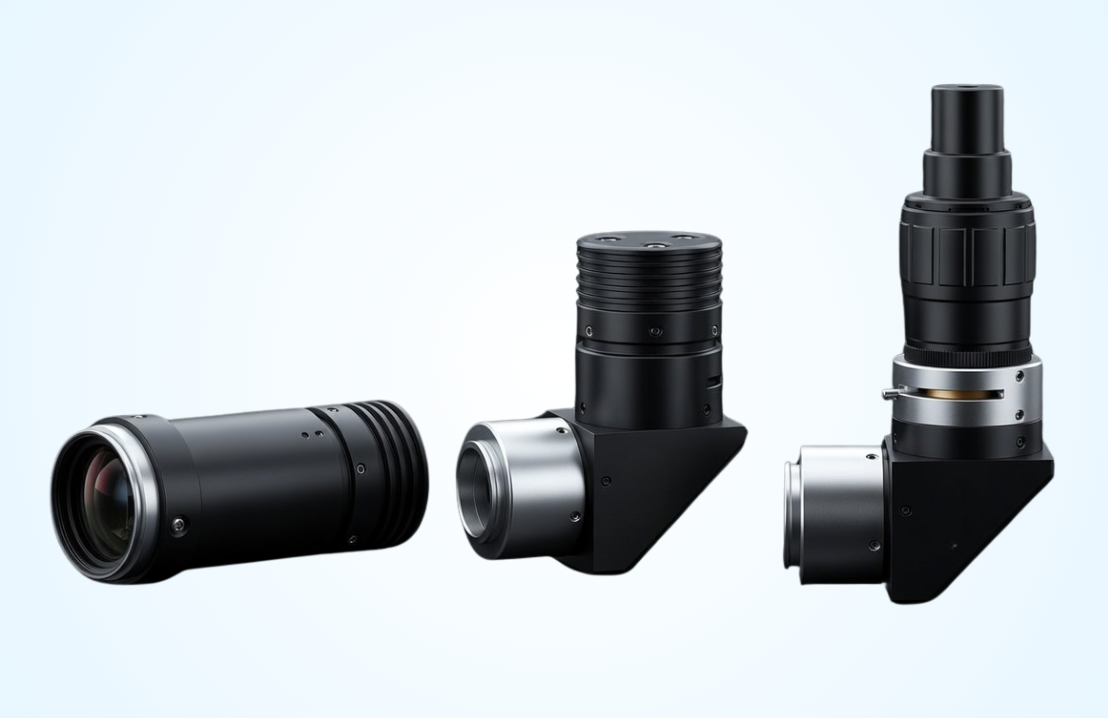

精密宽场科勒匀场照明，模块式转角安装，适配多种光源规格。
在宽视场与高倍率检测场景下，传统同轴或临界照明常面临中心过亮、边缘衰减及高反射样品眩光等挑战。为此，我们对光学架构进行了深度优化。
核心优势
- 集成多级聚焦模块与可调光阑：通过精确调控光线在物镜光阑内的入射角度与光束分布，有助于光线进入物镜后形成均匀度较高的平行场
- 有效抑制边缘衰减与局部眩光：大幅提升全视野内的灰度稳定性
- 为图像算法提供全视野可量化的稳定数据：有助于提升微米级缺陷特征识别的可靠性与效率，满足量产验收标准
EVT 科勒照明选型参考
| 型号 | 工作距离 | NA | 通光孔径 | 照明均匀性 | 适配光源 |
|---|---|---|---|---|---|
| EPI-KL80 | 80-90 | 0.5 | 30mm | 大于90% | LED-Lamp 或 光纤光源 |
| EPI-KL100 | 95-110 | 0.5 | 30mm | 大于90% | LED-Lamp 或 光纤光源 |
| EPI-KL120 | 115-125 | 0.5 | 30mm | 大于90% | LED-Lamp 或 光纤光源 |
| EPI-KL140 | 135-145 | 0.5 | 30mm | 大于90% | LED-Lamp 或 光纤光源 |
| EPI-KL160 | 155-165mm | 0.5 | 30mm | 大于90% | LED-Lamp 或 光纤光源 |
| TXM-KL100 | 按需配置 | 0.1~1.1 | 按需配置 | 大于90% | LED-Lamp |
以上科勒照明可直接匹配市场上各类基于无限校正光学（infinite corrected）设计的显微成像系统使用，实现均匀照明和出色的成像质量。
- 因科勒照明主要用于精密显微成像应用，通过调节科勒照明中的视场光阑和孔径光阑的大小，对精密显微成像的成像效果有不同程度的影响。
- 因此，该科勒照明的配置默认同时带视场光阑和孔径光阑。如用户的应用只需要配一个光阑，请和销售人员沟通，可根据用户的需求减配光阑节约成本。
- 以上科勒照明光路聚光镜（collector lens）的 NA 标准配置为 NA0.5，如需配置其他 NA，请和销售人员沟通。
- 科勒照明光路的结构可选择直筒结构和节约水平空间的转角安装。

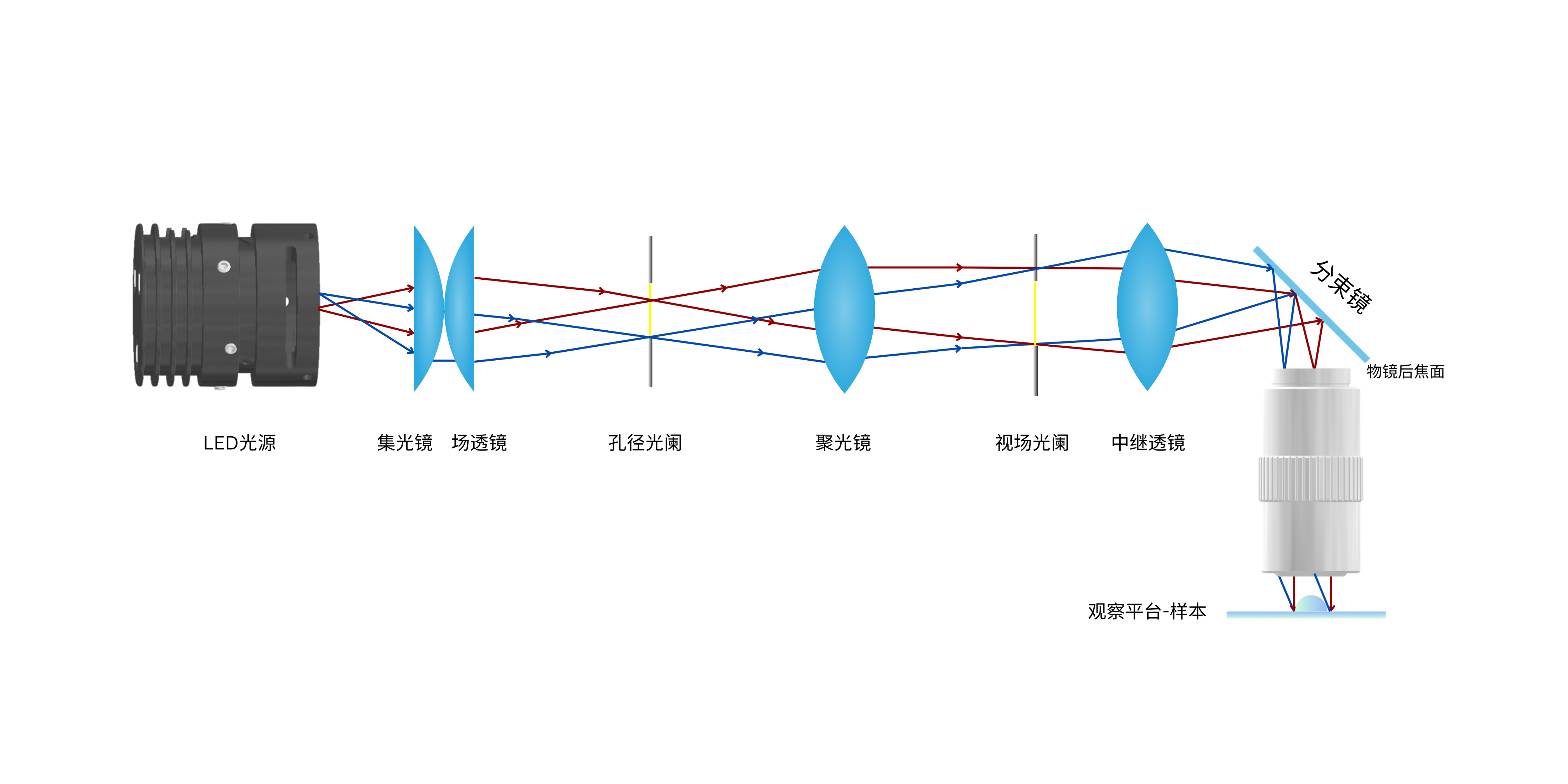

EVT 科勒照明 光路示意图
LED光源 → 集光镜 → 场透镜 → 孔径光阑 → 视场光阑 → 中继透镜 → 分束镜 → 物镜后焦面 → 观察平台-样本

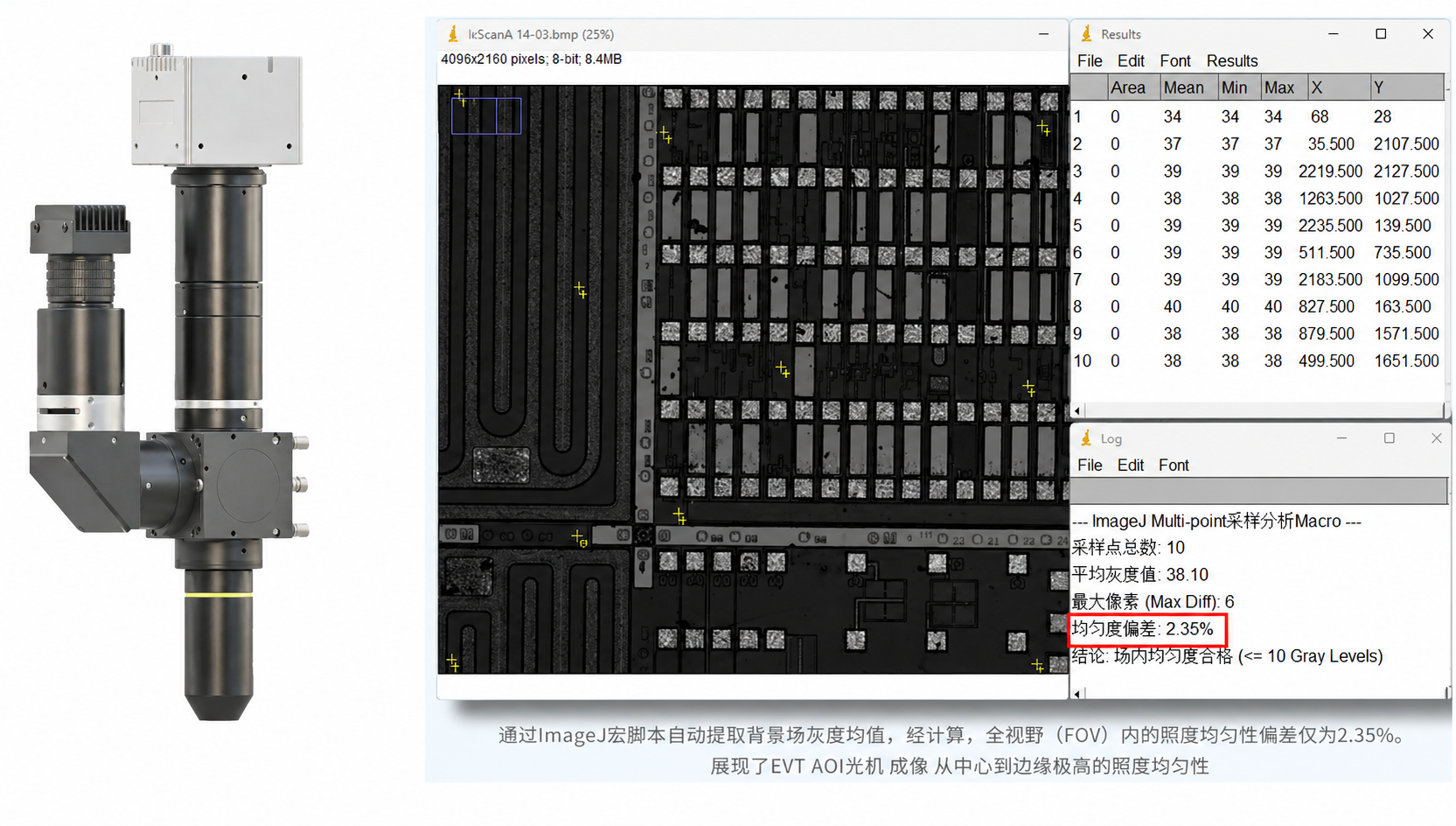

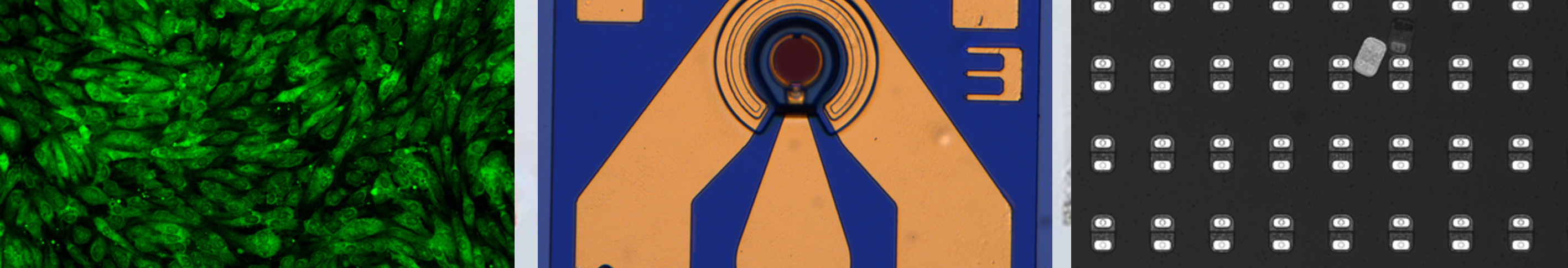

科勒照明 均匀度测试案例

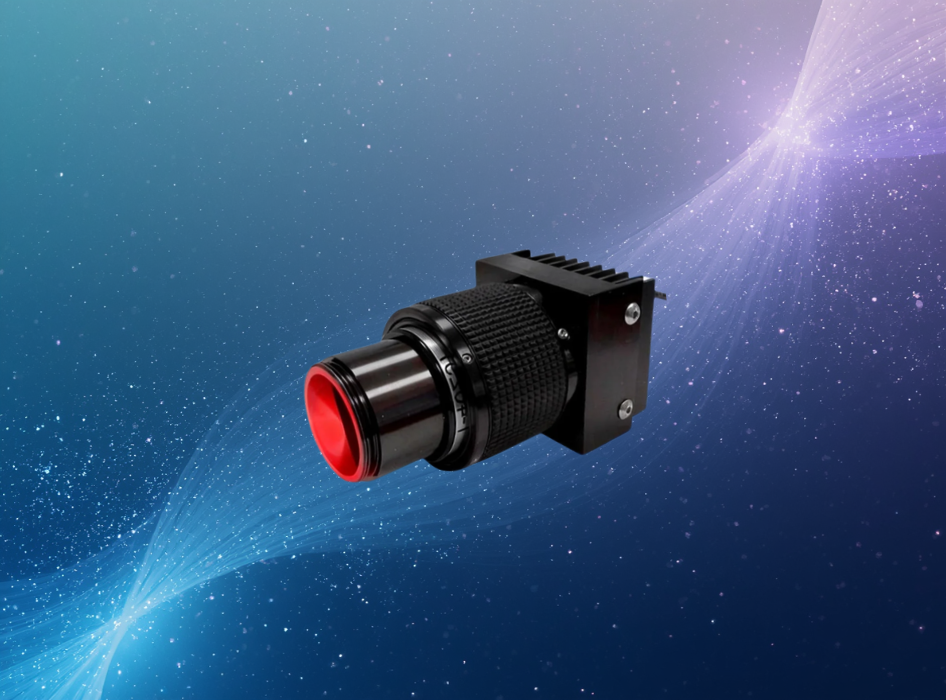

准直度可调 | 显微同轴照明光源
准直可调同轴LED光源精密集成高亮LED与准直调节模块，通过调节适配不同的光场环境，为光学显微成像提供均匀且灵活的宽场照明。
核心优势
- 光轴一致：同轴架构使照明与成像路径高度重合，有助于减少阴影并抑制边缘衰减
- 准直可调：支持精确调节焦点位置，灵活适配各种放大倍率与工作距离
- 高效匀场：宽场视野内照度均匀稳定，为缺陷检测与结构表征提供可靠基础
- 配套可编程数字控制器：支持RS232远程调光与外触发，实现高可靠、自动化的光强管理
根据不同材料与应用对光谱响应的差异化需求，该光源可灵活配置多种LED通道，满足您的特定检测要求，实现更精准的细节呈现。

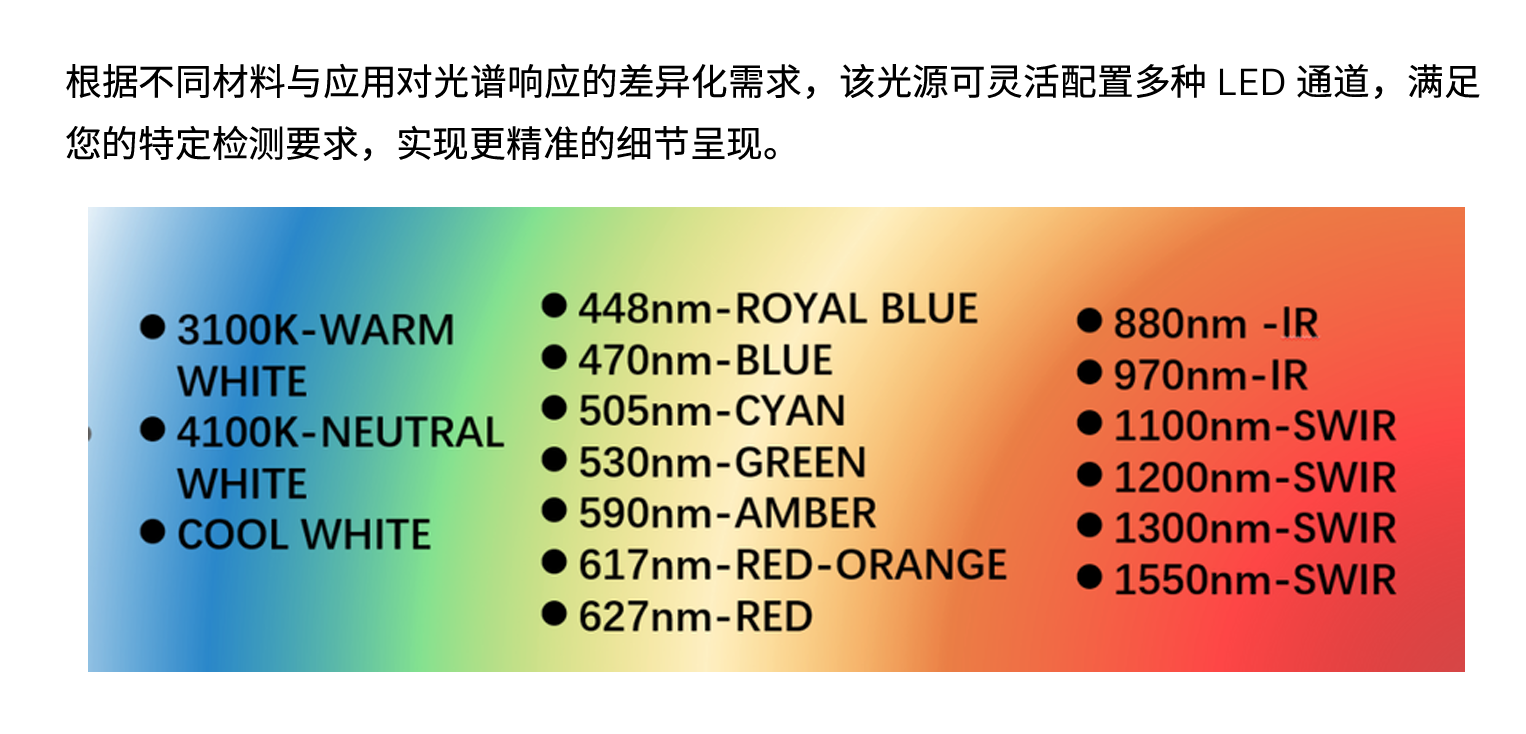

LED通道波长选项

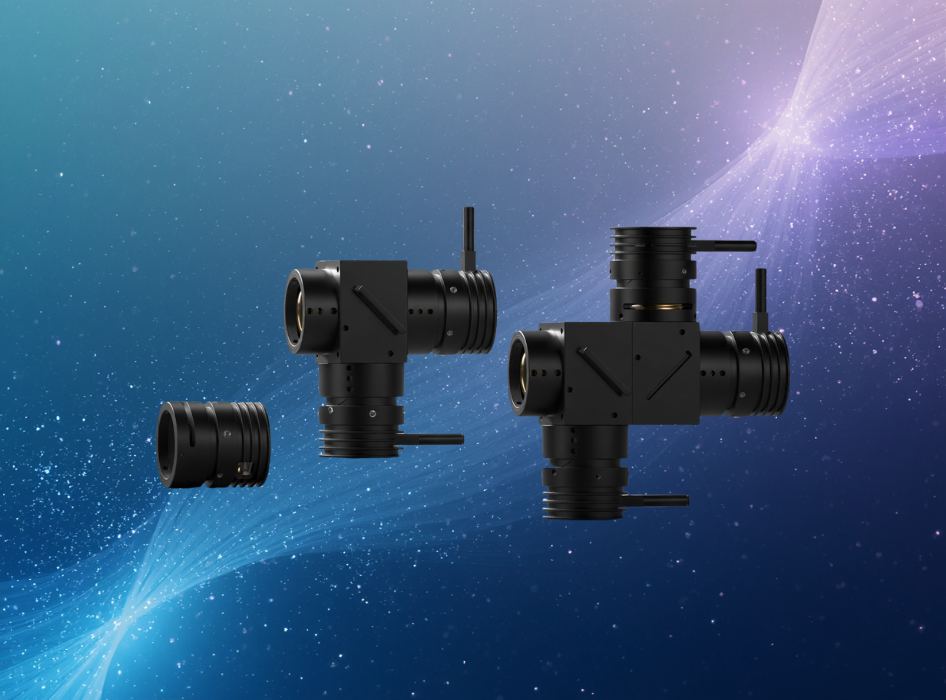

集成型 | 可调光阑显微照明光源
我们为用户提供模块式、可任意组合的集成型LED光源系统，通过精密耦合与灵活的控制方案，精准匹配从基础显微到复杂成像的各种科研及工业需求。
核心优势
- 多波段可选：可选多种激发波段（FWHM 20~30nm），单波段额定功率3W，发光强度可达约100mW
- 内置光阑调节：支持快速构建科勒照明或同轴准直照明，满足不同检测场景的光场照明需求
- 模块化集成：可配置分光模块与滤片安装结构，支持多通道激发光路的精密耦合与并行集成
- 双模控制：配套控制器支持手动+远程双模控制，支持二次开发及设备集成

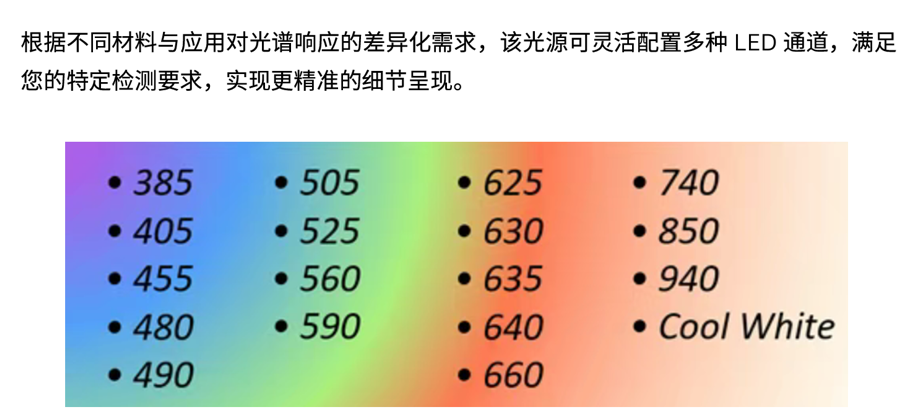

LED通道波长选项

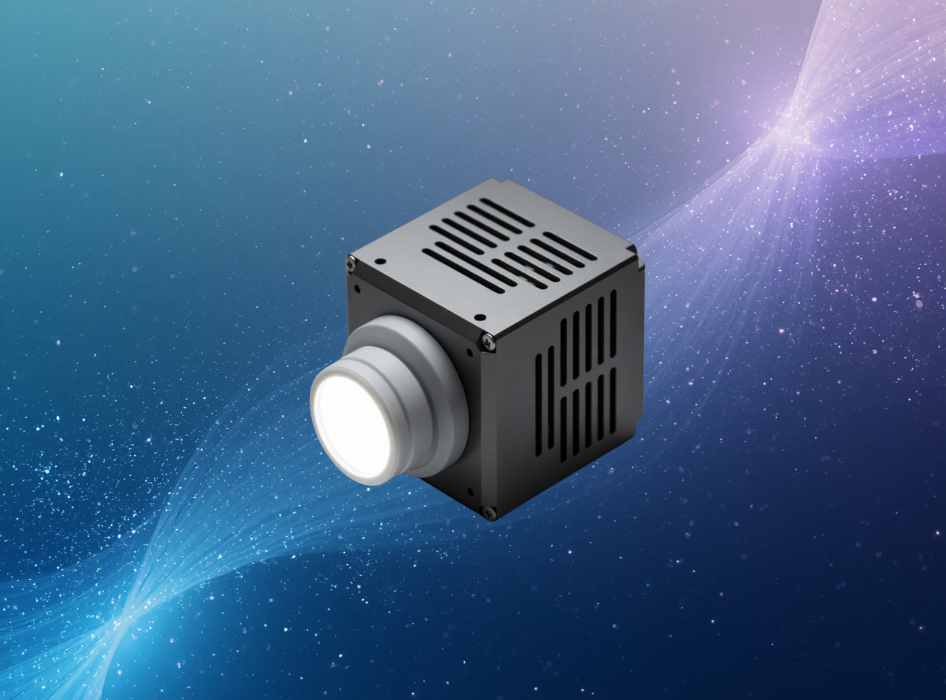

高功率 | 宽场显微成像光源
为亚微米级宽场飞拍及多色荧光激发设计，支持低至1μs的极短曝光需求。系统经精密准直调制，结合工业级散热架构，有助于在高速成像环境下提供稳定、高强度的光输出。
核心优势
- 高功率照明：28.8W高功率照明，亚微米级宽场飞拍场景，曝光时间低至1μs
- 光束准直：输出光束高度准直，内置针对性散热优化设计，有助于保持长时间高负载运行下的功率一致性
- 多种规格：涵盖多种功率等级与色温型号，精准覆盖从微观显微照明到特定荧光团激发的应用需求
- 智能控制：配合专用控制器实现连续光或毫秒级脉冲输出；光强连续可调，支持计算机远程控制与深度系统集成
产品规格参数
| 产品名称 | 色温 | 电功率 | 发散角 | 寿命 | 尺寸(mm) | 重量 |
|---|---|---|---|---|---|---|
| 大功率白光LED光源 | 6500K | 28.8W(6V 4.8A) | <7° | >10000h | 60x60x80 | 580g |
| 控制器名称 | 调节模式 | 触发模式 | 通讯接口 | 二次开发 | 尺寸(mm) |
|---|---|---|---|---|---|
| 专用控制器 | 旋钮可调(0-100%) | 外触发/TTL(1KHz) | Mini USB | 支持 | 110x100x75 |
高功率 | 灯箱光源
我们为半导体显微成像、工业检测及科研分析提供高功率灯箱光源方案。
多元光源灯箱规格：提供 50W LED（长寿命低发热）、110W LED（高亮输出/自动化检测）及 150W 高光谱卤素灯（连续宽光谱/高色彩还原度）等多种规格。
双模便捷控制：全系支持远程软件控制与手动面板调光双模式，顺畅对接自动化生产线与实验室日常操作。
多形态光纤适配：可灵活匹配条形、环形、鹅颈光纤导光管及面板光源，满足多样化角度的照明需求。
多光路集成支持：可直接作为科勒光路、暗场/偏光模式的匹配光源，快速嵌入各类显微光路中。

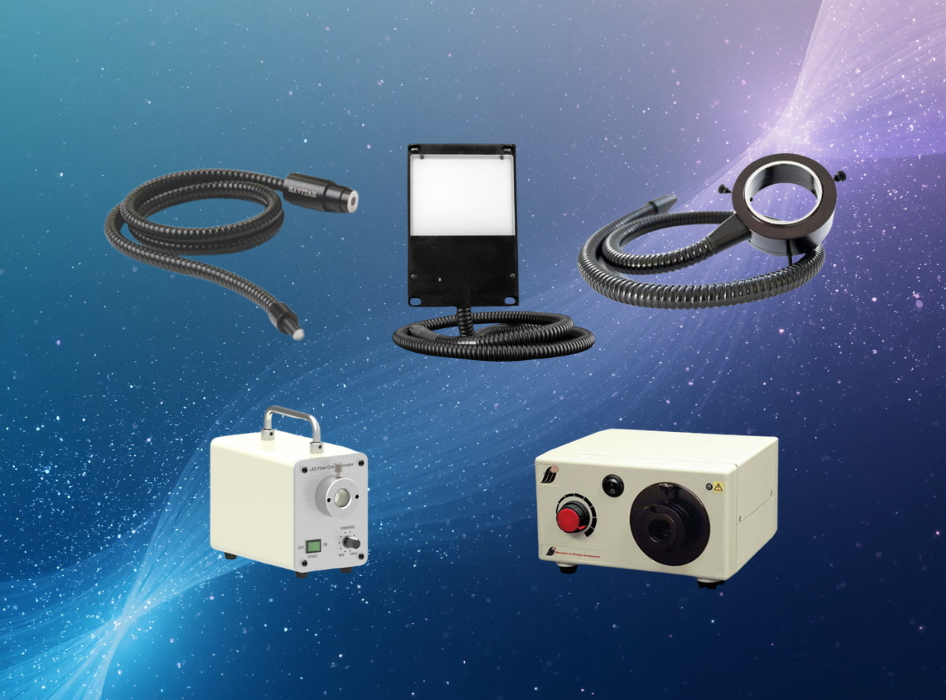

光纤导光管类型
条形光纤导光管
一般作于同轴照明，直接安装在镜头同轴光插孔处，常用于为高反射表面材质提供均匀照明。
双头硬质鹅颈光纤导光管
两个出光口从不同方向提供照明，自由弯曲，可协助应用在较短时间内完成多种角度打光测试。
环形光纤导光管
从360°出光，形成高均匀、高亮度、无热量的环形冷光照明，能够减少阴影，通常用于漫射或暗物体的照明。
面阵背板光纤导光管
轮廓鲜明，目标物体与背景对比明显。
