6.5:1连续变倍镜头
12:1连续变倍镜头
4K连续变倍镜头

连续变倍镜头

在显微成像或检测的过程中，经常涉及到需要在同一个样品表面实现大视野定位和小视野放大检测的应用场景，比如在精密定位/对位(alignment)时，连续变倍镜头系统能实现同时用小倍数观察大视野，快速找到位置点，又能用高倍数对定位标记(alignment mark)观察小视野，从而提高定位精度。

埃微泰推荐用户采用Navitar连续变倍镜头系列，特别是需要频繁切换视野和放大倍数的应用。

  • 双重视野切换：实现低倍率大视野快速找点与高倍率小视野精准对位的无缝衔接。
  • 无限远兼容性：支持接驳高倍APO物镜，在保持长工作距离的同时显著提升检测精度。
  • 全波段一致性：提供机械尺寸高度统一的VIS/NIR/SWIR镀膜选项，支持系统在不同波段间无感升级。
  • 积木式集成：灵活适配多种相机接口、光源及转角模块，支持任意空间角度的定制化安装。
  • 高效自动化：可选配高精度电动变倍模块，大幅提升自动化产线的重复定位精度与检测效率。
6.5:1 变倍比 - 远焦超长工作距离 12:1 变倍比 - 高速拍摄 4K 高解析度宽视场变倍系列

6.5:1 变倍比 | 远焦超长工作距离

我们向机器视觉/光斑探测/科研原位观察用户推荐 Navitar 6.5:1 连续变倍镜头。这款被誉为行业标准的 Zoom 6000，通过精湛的光学设计与灵活的模块化配置，在几乎所有应用场合下都能提供无与伦比的清晰图像，是兼顾高性能与系统灵活性的理想选择。

  • 0.09-393.80X的动态放大倍率范围，兼顾全局和局部定位
  • 0.01-182.72 mm宽视场范围
  • 13至390mm工作距离范围，提供原位观察操作空间
  • 支持波段：可见光、近红外，透过率表现请参考右图
  • 可搭配无限远校正物镜，实现无与伦比的边缘平滑和清晰度
  • 可选配电动变倍，电动聚焦配置进行自动化集成
  • 可集成变焦扩展组件，组建390mm以上超长工作距离变焦拍摄系统

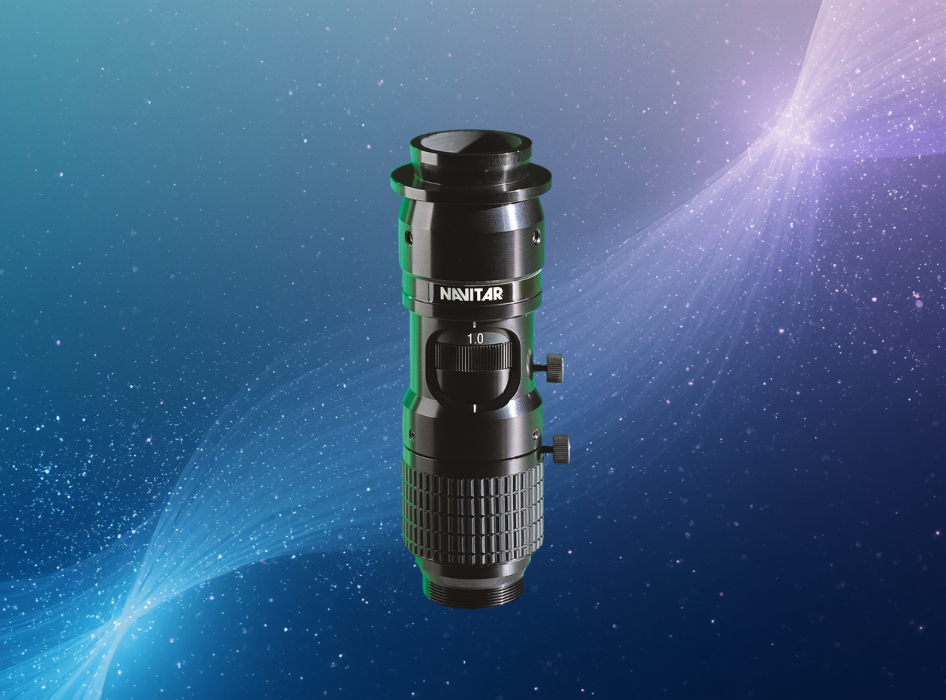

6.5:1连续变倍镜头

集成配置参考

标准配置,连续变倍,同轴照明

电动变倍,同轴照明

3.48-22.86x变倍，转角安装，适应狭小空间

双光路成像

电动变倍集成,液态自动聚焦

长焦应用案例

Zoom 6000集成zoom extender组件
13~390mm工作距离，400mm~2000mm长距离高质量动态观察

12:1 变倍比 | 高速拍摄 连续变倍显微镜头

针对高速成像与动态过程捕捉应用，我们推荐Navitar 兼顾成像质量与灵活性的模块式 12:1 连续变倍显微镜头。它不仅大范围倍率变化，还通过高度可扩展的光机结构，满足从宏观到微观的原位在线观测需求。

  • 高像质成像：复消色差设计 + 无限远光路，多波段下保持清晰度与边缘锐度
  • 大变倍范围：0.58×~7×（12:1），13~341 mm 工作距离；支持搭配高倍物镜，解析亚微米细节
  • 模块化配置：相机接口 / 镜筒 / 物镜灵活组合，按需搭配，降低系统成本
  • 支持可见光至短波红外成像波段
  • 便捷集成：单筒紧凑结构，兼容高速相机，多角度安装，原位观察，即装即用
  • 功能可扩展：支持光谱、偏振、DIC 等模块接入，无需更换主体镜头
  • 应用广泛：覆盖弹道、燃烧、爆炸、材料分析、流体与微流控等高速度测试场景

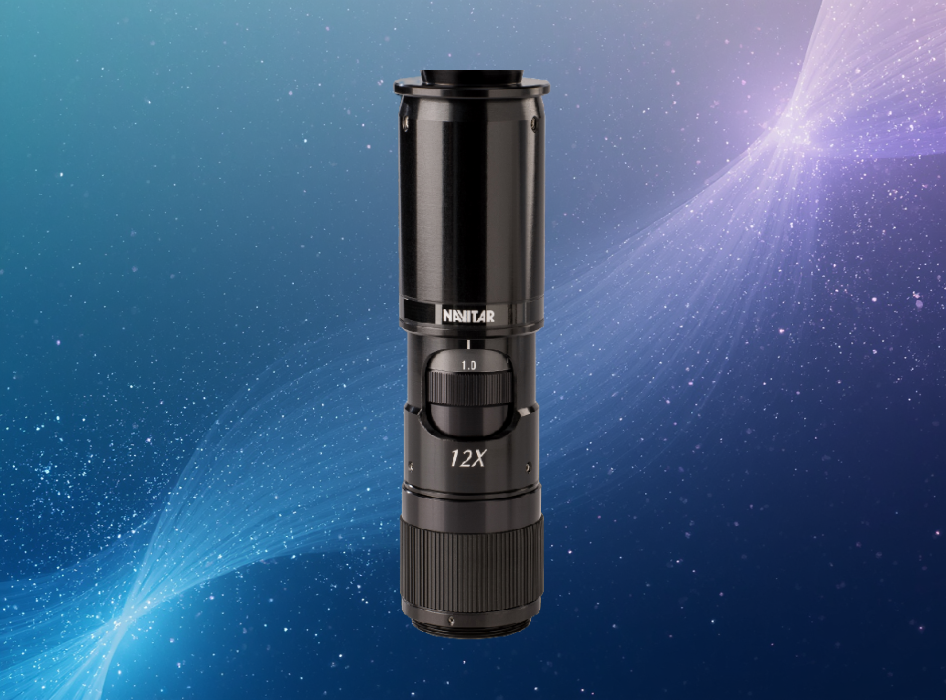

12:1连续变倍镜头

集成案例参考

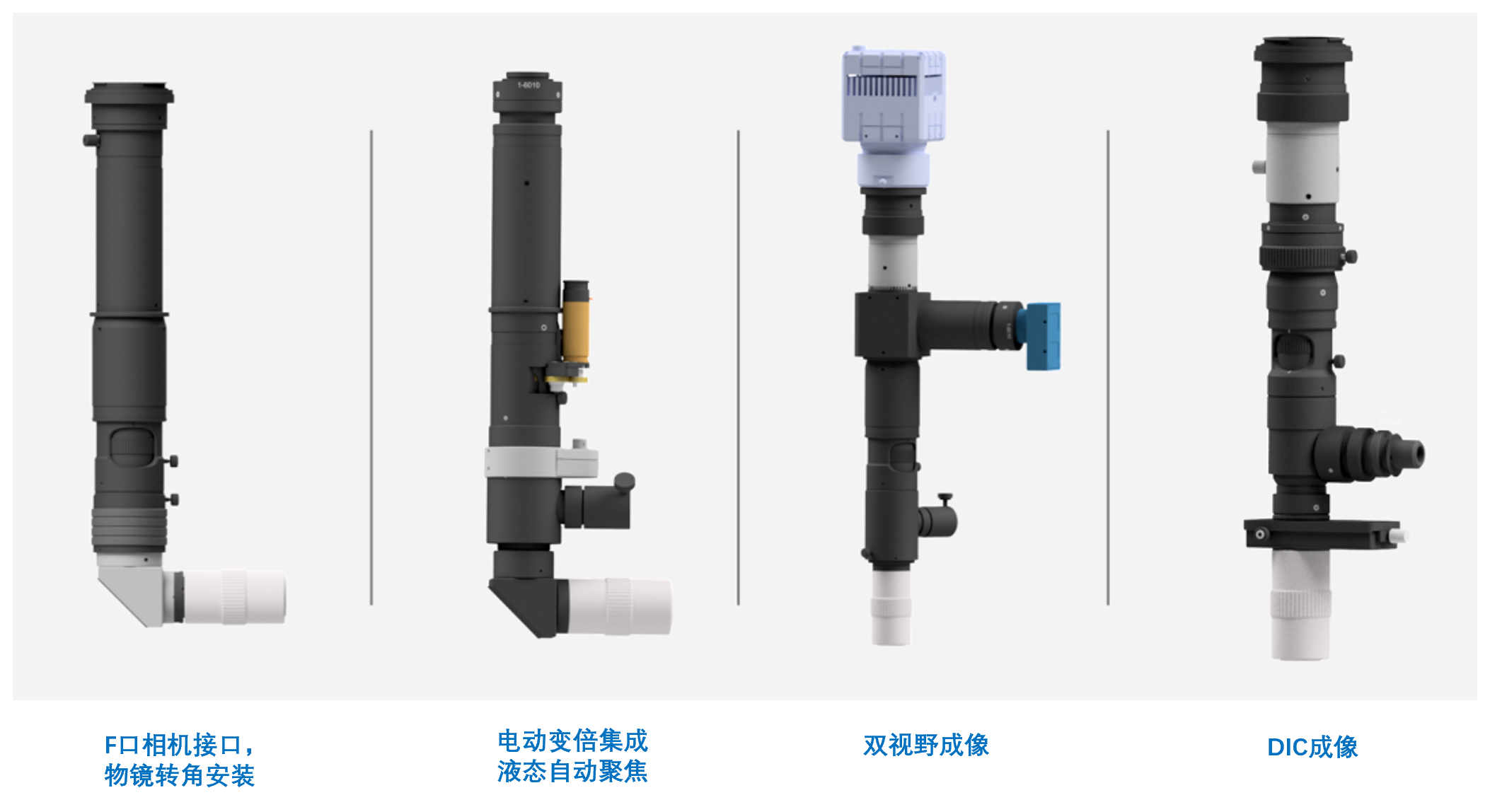

12:1集成案例参考

4K 高解析度宽视场连续变倍显微镜头

面向需要宽视场显微成像、追求极致检测效率与光通量的设备集成与系列，在大视场与高分辨率之间实现更优平衡。

核心优势

  • 适配高像素传感器覆盖1/2"至APS（32mm）画幅，充分释放高像素
  • 模块化系统架构，前端物镜/中段变倍主体/后端镜筒自由组合
  • 多波段成像能力支持可见光、Vis-NIR与SWIR成像波段
  • 更大视场，更高效率，相比传统方案，视场提升约400-600%，减少拼接
  • 高分辨率与全视场一致性，高NA+像差优化，从中心到边缘均保持清晰

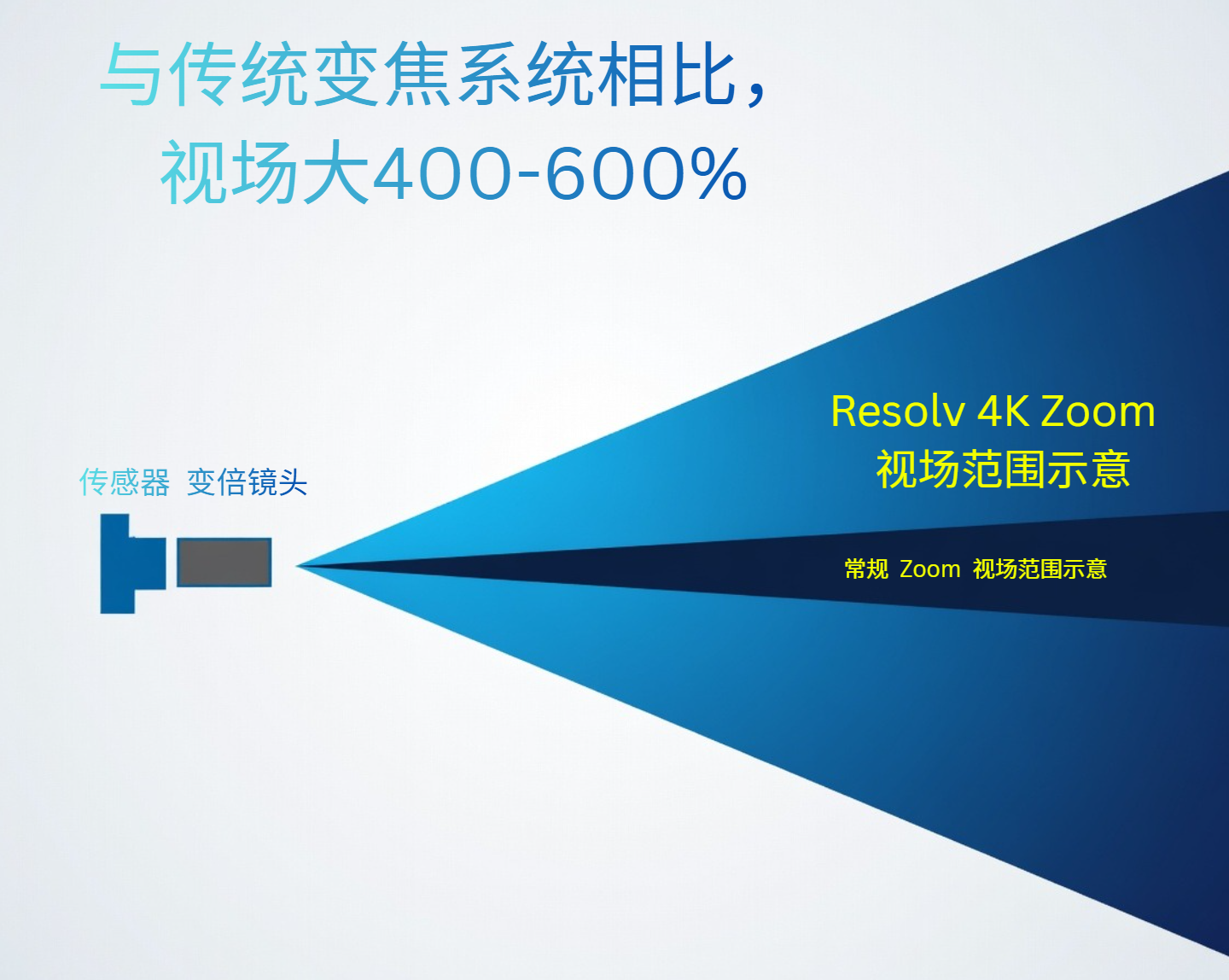

与传统变焦系统相比，视场大400-600%

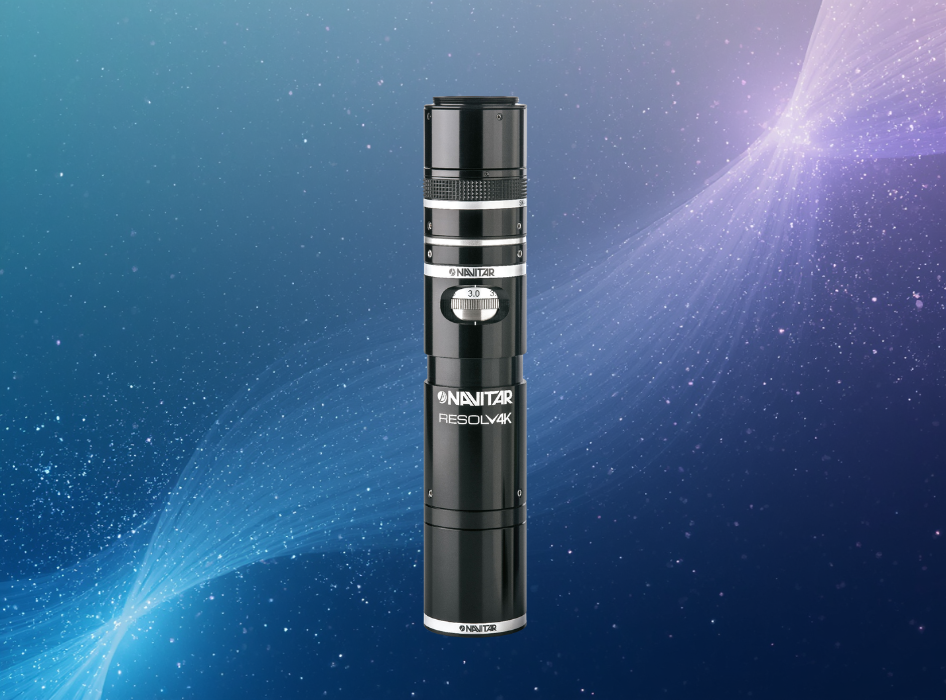

4K连续变倍镜头

视场范围示意

Resolv 4K Zoom视场范围示意

更多功能

4K电动变倍

高解析度宽视场电动变倍激光自动聚焦

电动变倍双视融合显微成像

电动聚焦，集成AOI光机

电动变倍

双视融合显微成像
