对半导体 AOI 任务而言，“看得见”已经不再是门槛，更大的挑战是更高效率与更高精度。一边是大视野、高吞吐的检测需求，一边是微米级甚至亚微米级的缺陷分辨能力，而传统显微成像方案很难同时做好这两件事。
- 视野与分辨率的平衡难题：倍率提升能带来分辨率提升却会导致吞吐下降；
- 多场景与固定配置的适配矛盾：不同材料、工艺和缺陷类型对光学要求截然不同；
- 高昂的工程成本：每更换一套需求就意味着要重新调光路、做验证、搞集成。
最终的结果就是，设备可以“做出来”，但很难“高效地持续迭代”。
EVT 团队的思路很直接：不做“一套最优配置”，而是做“一套可以持续逼近最优的系统”。我们基于 Navitar 的模块化显微架构，构建了一套面向 AOI 的柔性显微光机系统。
它可按检测任务自由组合，能在效率与精度之间动态平衡，还能有效降低系统集成与调试复杂度，本质上就是把“光学设计问题”转化为“工程配置问题”。
系统结构围绕四个基础单元与可扩展能力展开，整套 AOI 显微光机的核心功能的实现，都依托于这四大核心模块的协同作用。
一、成像镜筒
分辨率不是倍率，而是“匹配关系”。很多系统的问题不在于镜头不够好，而在于镜头与相机的匹配出现了偏差。

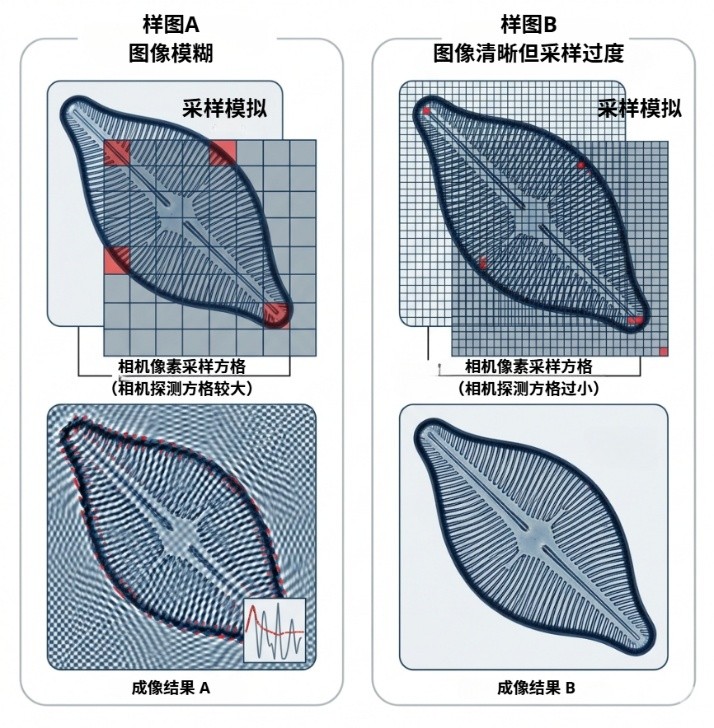

显微成像的本质关系是物镜（NA + 波长）决定理论分辨率，相机像素则决定能否“采得到”这些细节，若两者不匹配，就会出现欠采样（细节直接丢失、看不清）和过采样（数据冗余、拖慢系统效率）这两个典型问题。

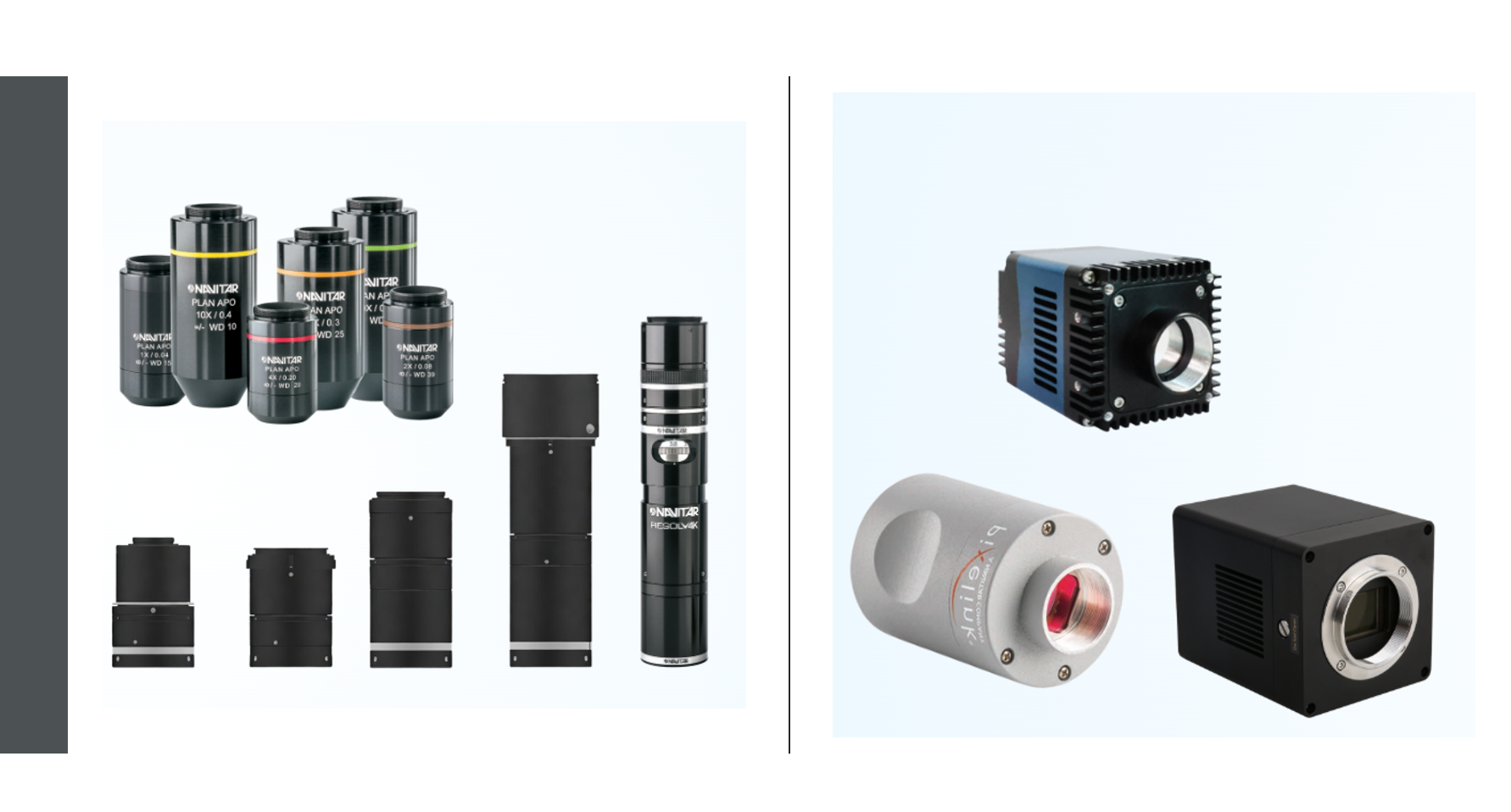

我们提供多倍率复消色差显微镜筒，适配不同像元尺寸、不同靶面的相机，在样品面实现“有效像素尺寸 ≈ 分辨极限”的精准匹配，这与 Navitar 模块化架构中“高通量复消色差镜筒匹配大靶面探测器”的核心设计理念高度契合，可充分释放光学系统的检测潜力。
二、显微照明
对AOI设备而言，均匀性不是“好看”，而是算法成本。在 AOI 场景中，很多问题并不是“没看见”，而是不同区域的成像效果不一致，光场不均匀会直接导致灰度漂移、阈值不稳定和算法反复调参。这将严重拖慢调试进度与检测稳定性。

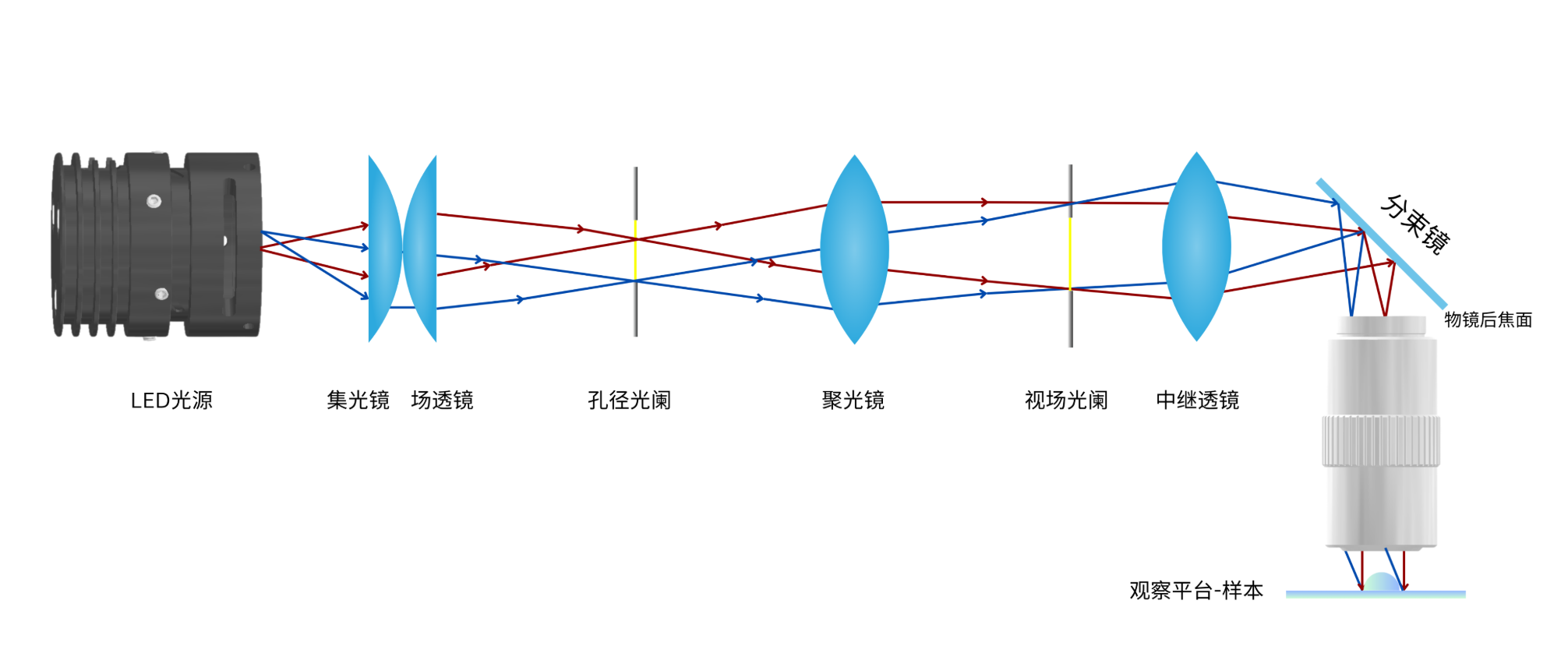

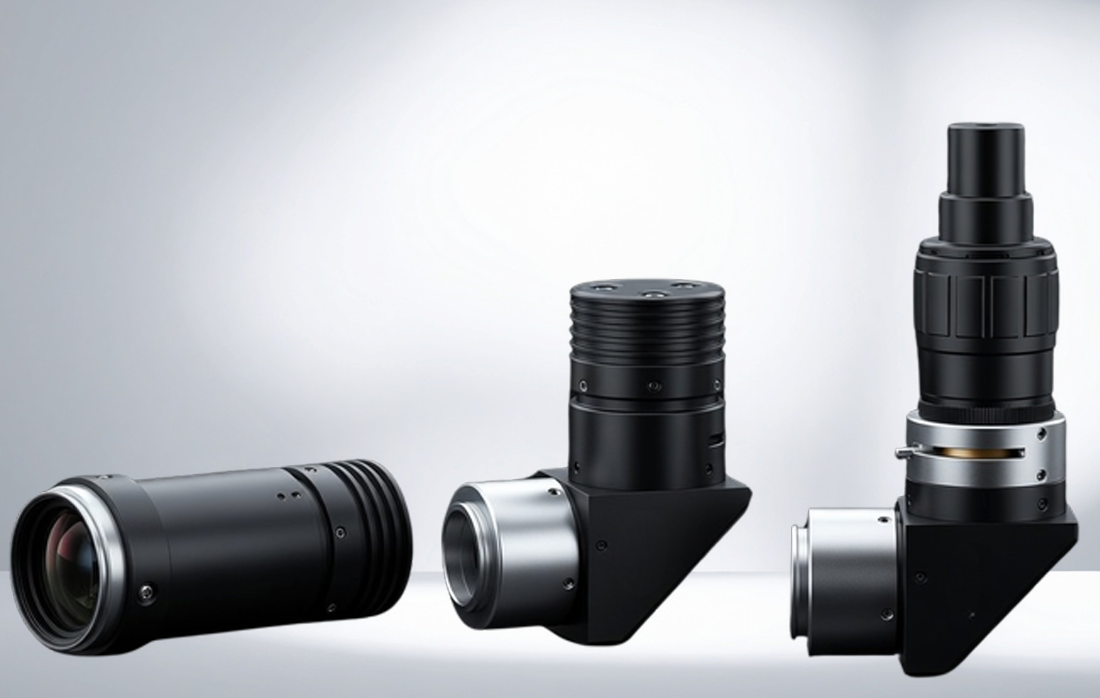

我们推荐标准化的科勒照明体系（含反射与透射两种模式），通过多级光阑控制与共轭面调校，实现从中心到边缘的均匀照度以及稳定可复现的光场分布。
该体系可直接嵌入整台 AOI 设备作为标准化模块使用，无需额外进行复杂的照明系统设计，同时支持多种波长定制，适配更多特殊检测场景。
三、显微物镜
不是选“最好”，而是选“最合适”。不同 AOI 场景本质上对应不同的物镜策略，结合半导体检测的多样化需求，我们针对性优化了物镜选型方案，兼顾工业级稳定性与检测适配性。

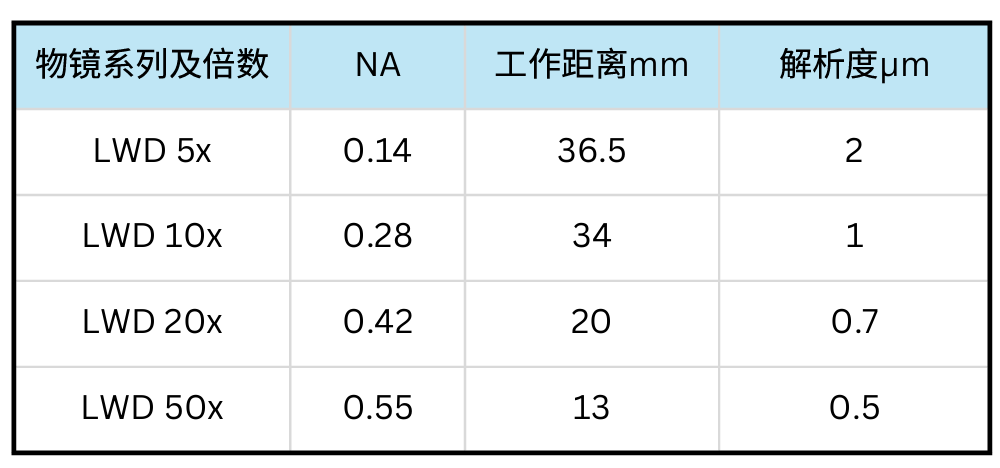

长工作距离物镜：提供NUV~NIR波段不同镀膜，放大倍率1X-100X，NA最高0.7，工作距离6~36.5mm多个选项，适配设备机械空间受限场景（如封装内部检测、大型晶圆载台检测），避免物镜与检测样品/操作工序干涉。

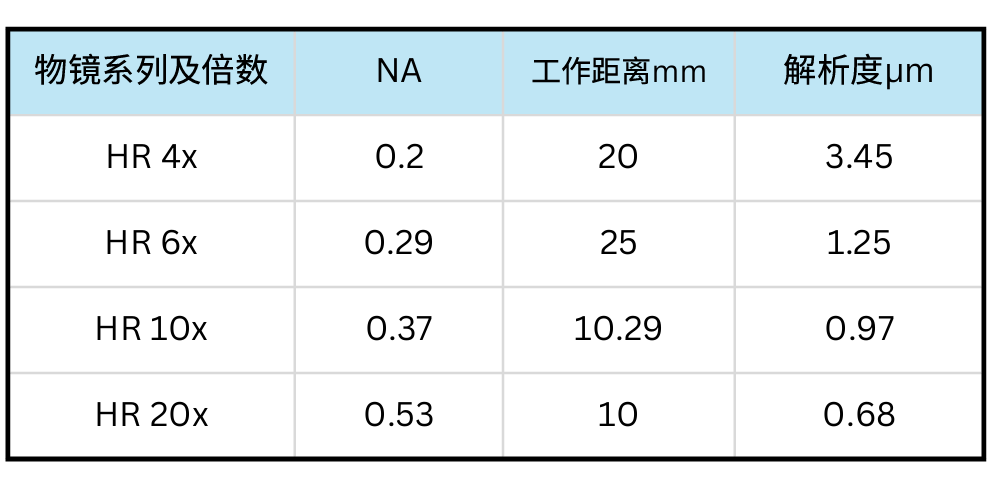

高解析度物镜（HR 系列）：填补了4× / 6×倍率的空档，分辨率接近传统5× / 10×，能在效率与精度之间找到更优解，减少不必要的倍率冗余，降低数据处理压力。

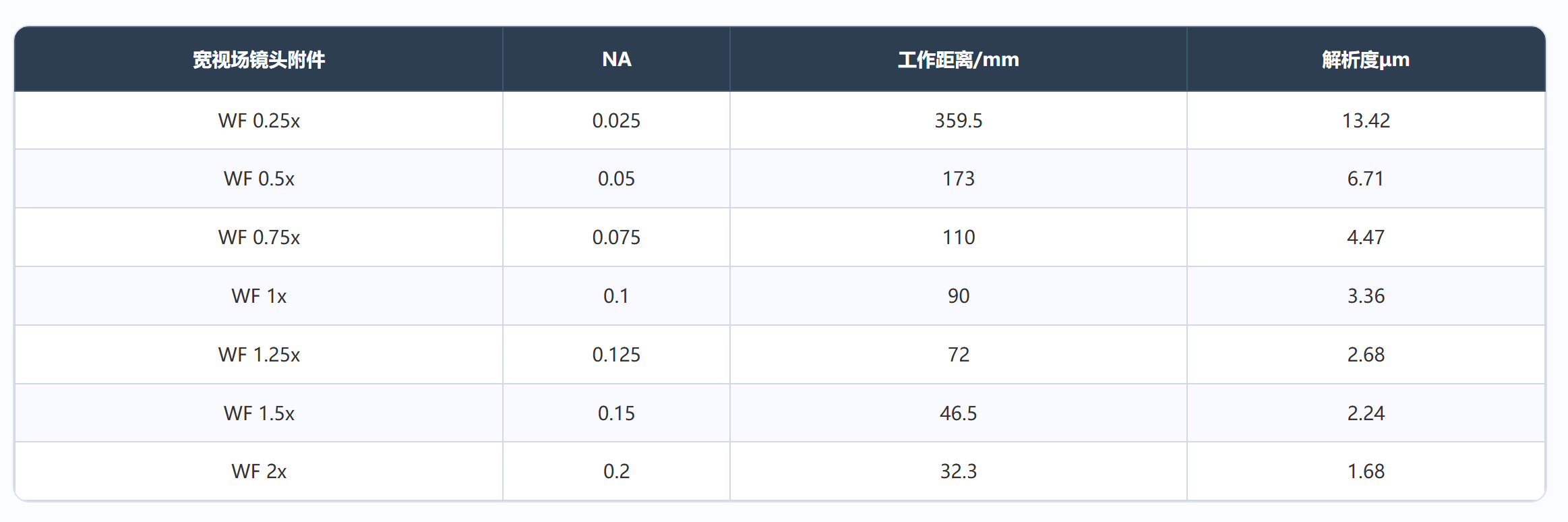

宽视场物镜：最大视场可达110 mm，分辨率最高约1.68 μm，适用于整片晶圆快速扫描，兼顾大范围检测与微观缺陷识别，有效提升检测吞吐效率。

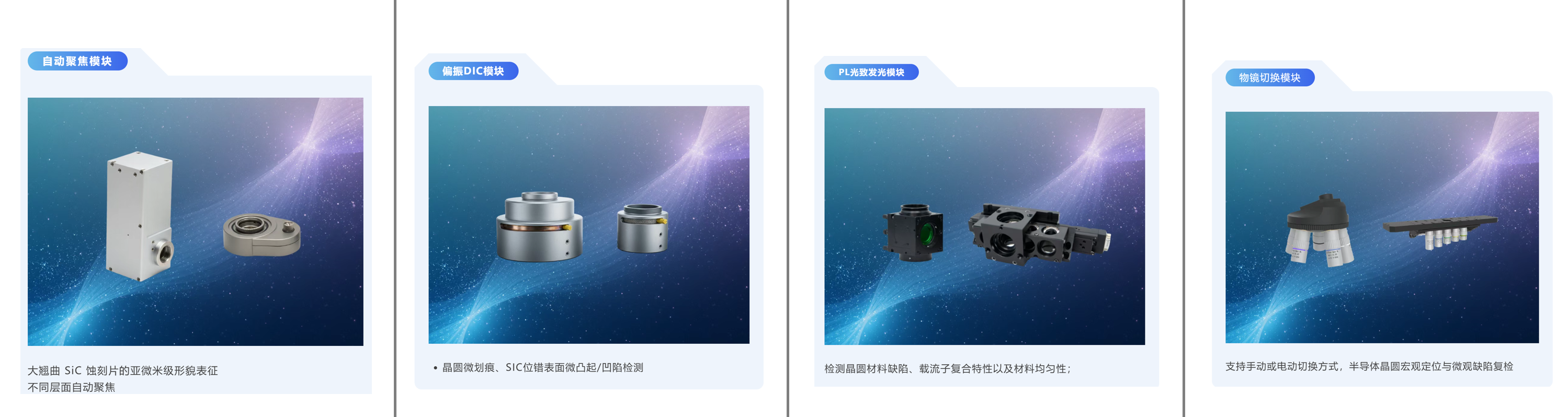

四、扩展功能模块
不同的缺陷类型、材料特性、检测精度仅靠基础成像模块无法完全覆盖，因此我们为用户提供可扩展功能模块，所有模块均可无缝集成至无限远光路体系中，实现系统在线升级，无需推翻原有架构，适配工艺迭代需求。
集成价值的核心在于减少“重复造系统”，在实际设备开发中，一个隐性成本就是每一个新需求都相当于“重做一套光学系统”——更换相机、适配新工艺、调整检测精度，往往需要重新设计光路、反复验证调试，不仅耗时耗力，还会导致设备迭代周期过长，难以跟上半导体工艺的更新节奏。

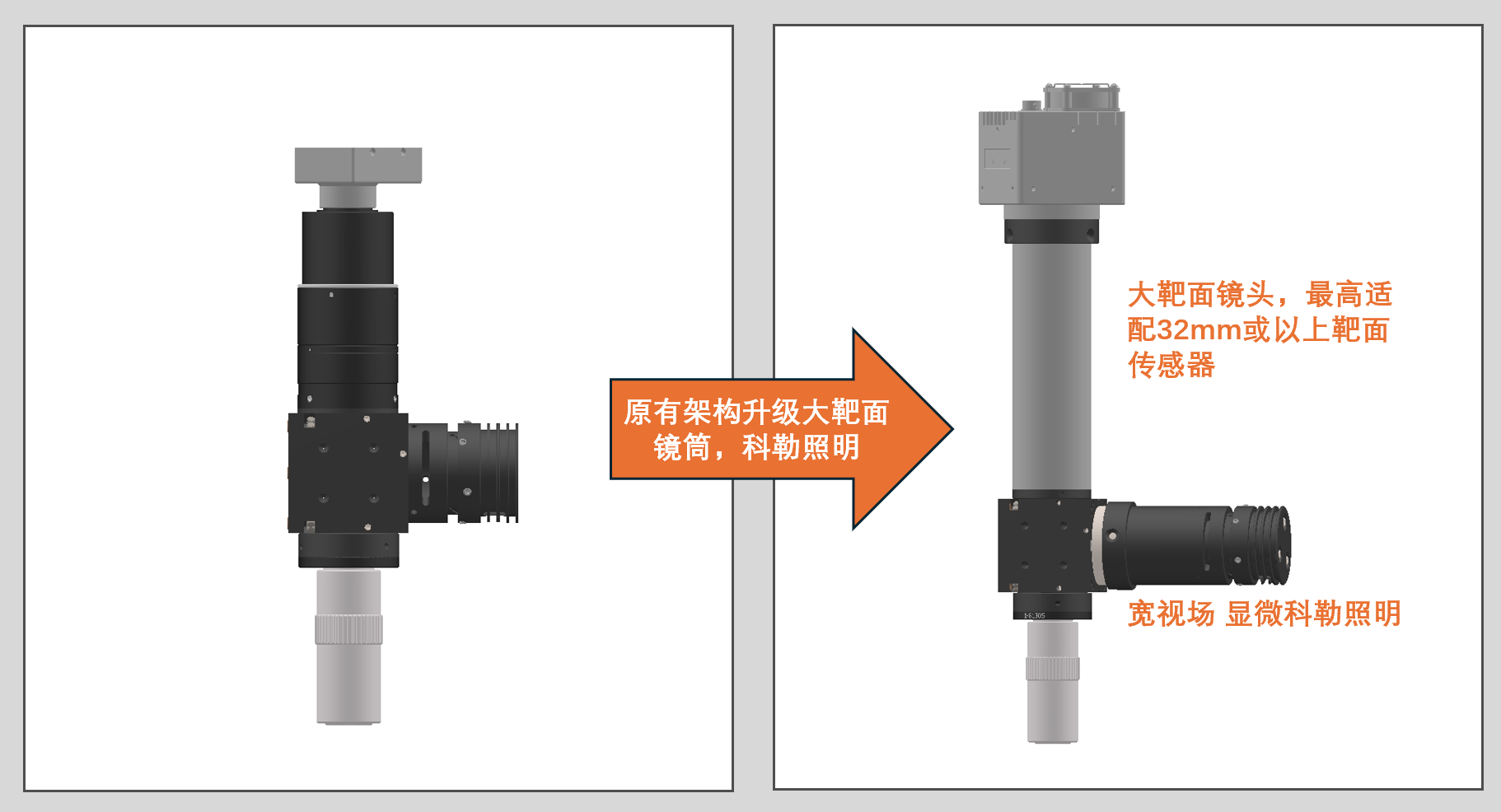

而模块化架构带来的改变十分显著：同一系统可覆盖多种检测任务，更换局部模块即可适配新相机、新工艺，无需推翻原有光路。

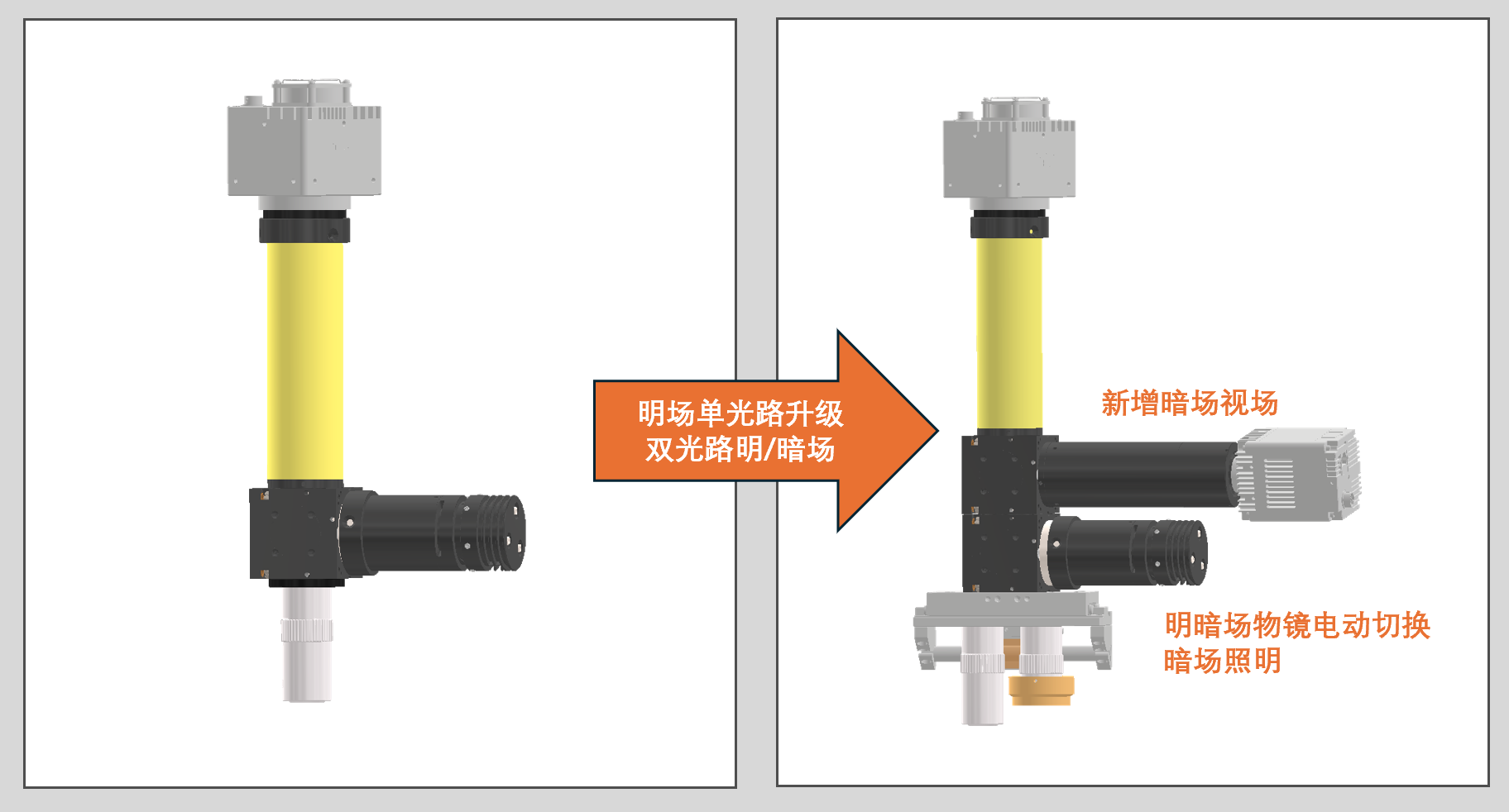

其中，暗场用于增强微小颗粒与划痕的散射信号，明场用于稳定获取表面形貌与污染信息。双光路可无缝切换，主体架构无需调整，即可完成多类型缺陷检测能力的快速扩展。
在 AOI 场景里，真正拉开差距的往往不是极限性能，而是系统的可用性与迭代能力。
如果你正在从事 AOI 设备开发，欢迎随时联系我们，进行光学检测系统集成或显微成像方案优化，把“成像问题”变成一个更可控的工程问题。
